Юнит "Группа резьбовых отверстий на
окружности на боковой поверхности"

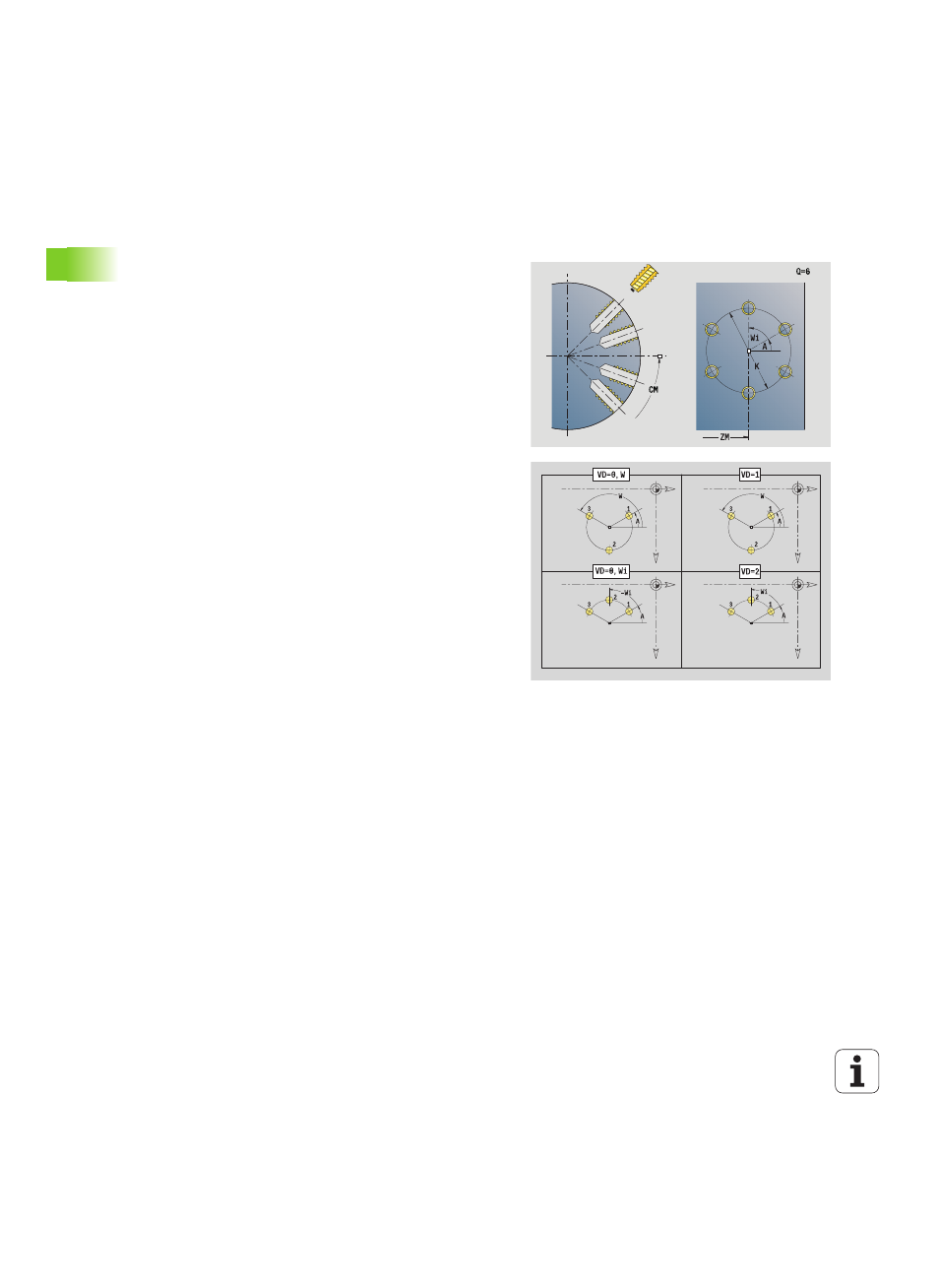

Юнит выполняет группу резьбовых отверстий, расположенных на
окружности, на боковой поверхности.
Имя юнита: G73_Cir_Mant_C / Цикл: G73 (см. страницу 327)
Используйте длину выхода при цанговых зажимах с
выравниванием длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
достигается более длительный срок службы метчиков.
Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается
влияние: S
Форма Шаблон
Q
Количество отверстий
ZM, CM Центр шаблона
A Начальный угол
Wi Приращение угла
K Диаметр шаблона
W Конечный угол
VD Направление вращения (по умолчанию: 0)
 VD=0, без W: отверстия на всей окружности
 VD=0, с W: отверстия на более длинной дуге
окружности
 VD=0, с Wi: знак перед Wi определяет направление
(Wi<0: по часовой стрелке)
 VD=1, с W: по часовой стрелке
 VD=1, с Wi: по часовой стрелке (знак перед Wi не
имеет значения)
 VD=2, с W: против часовой стрелки
 VD=2, с Wi: против часовой стрелки (знак Wi не
имеет значения)
Форма Цикл
X1
Стартовая точка сверления (размер диаметра)
X2 Конечная точка сверления (размер диаметра)
F1 Шаг резьбы
B Длина разбега
L Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR Частота вращения возврата (по умолчанию: частота
вращения сверла)
RB Плоскость возврата
Другие формы: см. страницу 58
