252
DIN-программирование
4.10
Линейные
и
кр
уг
овые
пере
мещения

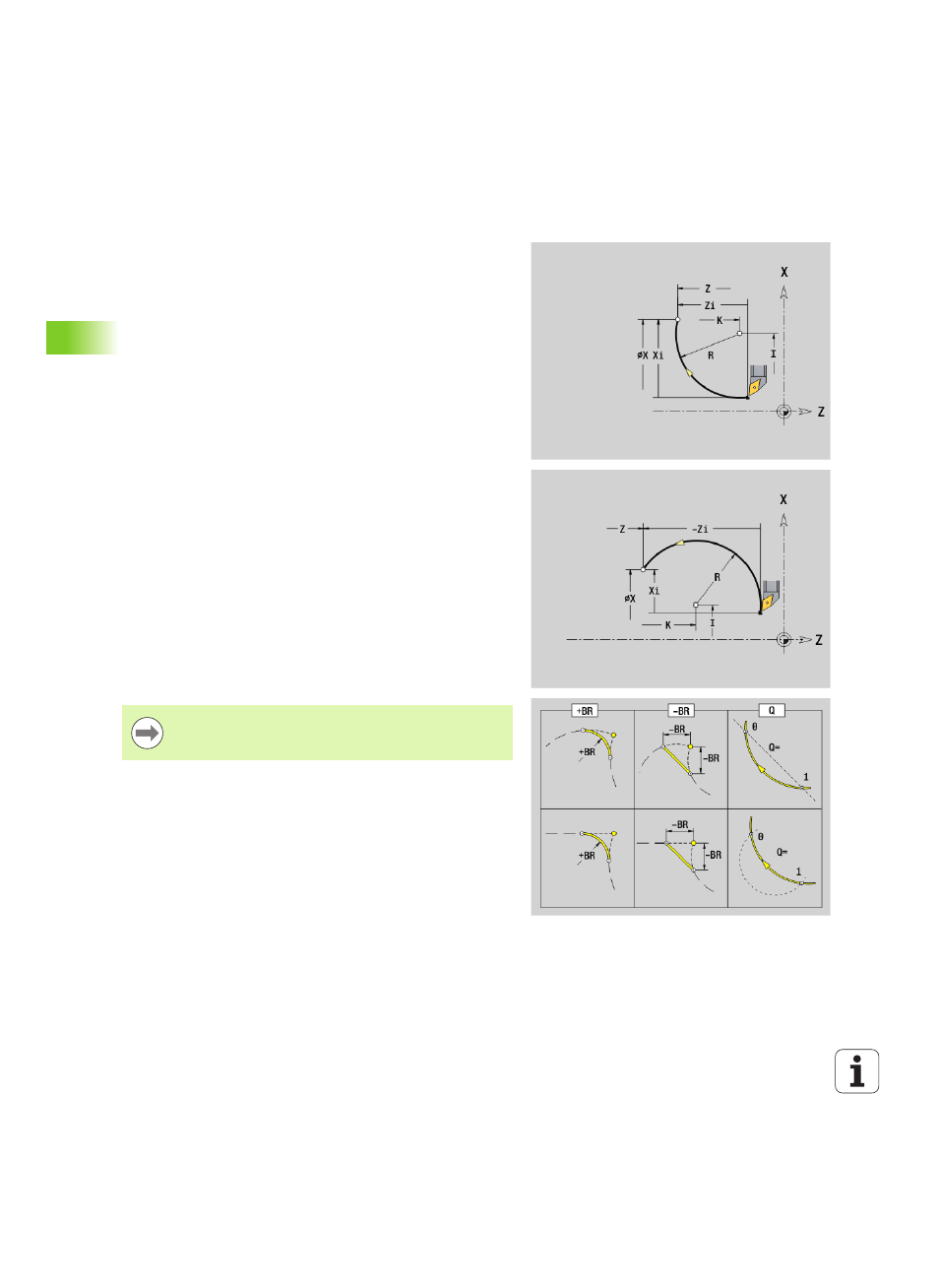

Круговое движение G12/G13
G12/G13 выполняет перемещение по кругу с подачей до
"конечной точки". Размеры центральной точки задаются
абсолютно. Направление вращения (см. вспомогательный
рисунок):
G12: по часовой стрелке
G13: против часовой стрелки
Параметр
X
Конечная точка (диаметр)
Z
Конечная точка
R
Радиус (0 < R <= 200 000 мм)
I
Абсолютный центр (радиус)
K
Абсолютный центр
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
BE Коэффициент специальной подачи для фаски/скругления
(по умолчанию: 1)
Специальная подача = активная подача * BE (0 < BE <= 1)
Программирование X, Z: абсолютно, в приращениях,
с самоудержанием или "?"
