Инструкция по эксплуатации HEIDENHAIN SW 54843x-02 DIN Programming
Страница 213
HEIDENHAIN MANUALplus 620, CNC PILOT 640
213
4.4
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я

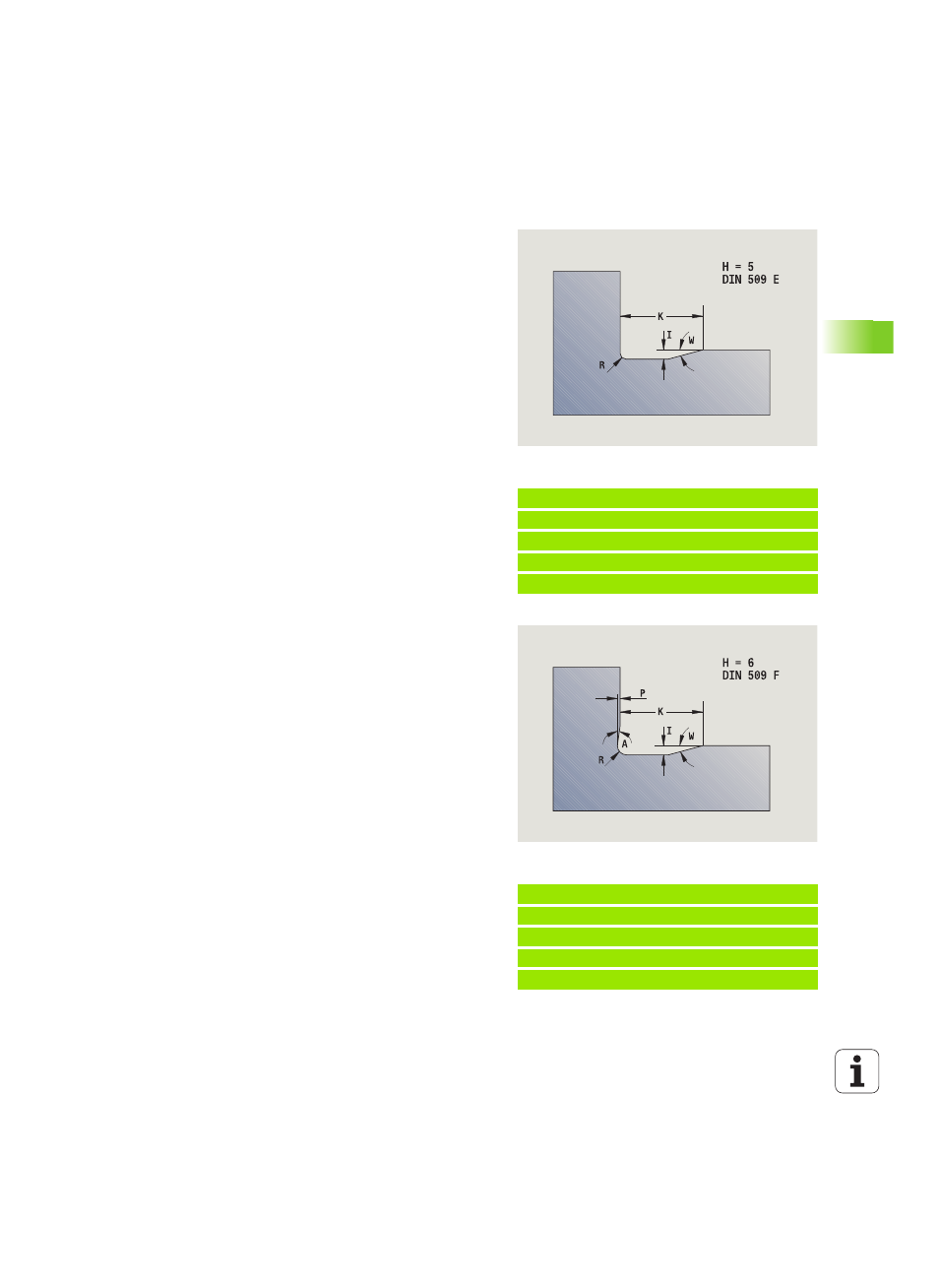

Выточка DIN 509 E (H=0,5)
Параметры, которые вы не задали, Система ЧПУ рассчитывает в
зависимости от диаметра.
Выточка DIN 509 F (H=6)
Параметры, которые вы не задали, Система ЧПУ рассчитывает в
зависимости от диаметра.
Пример: Вызов G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [торцовой элемент]
. . .
Параметр
H
Выточка формы DIN 509 E: H=0 или H=5
I
Глубина выточки (радиус)
K
Ширина выточки
R
Радиус выточки (в обоих углах выточки)
W
Угол выточки
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
Пример: Вызов G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [торцовой элемент]
. . .
Параметр
H
Выточка формы DIN 509 F: H=6
I
Глубина выточки (радиус)
K
Ширина выточки
R
Радиус выточки (в обоих углах выточки)
P
Поперечная глубина
W
Угол выточки
A
Угол в плане
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
