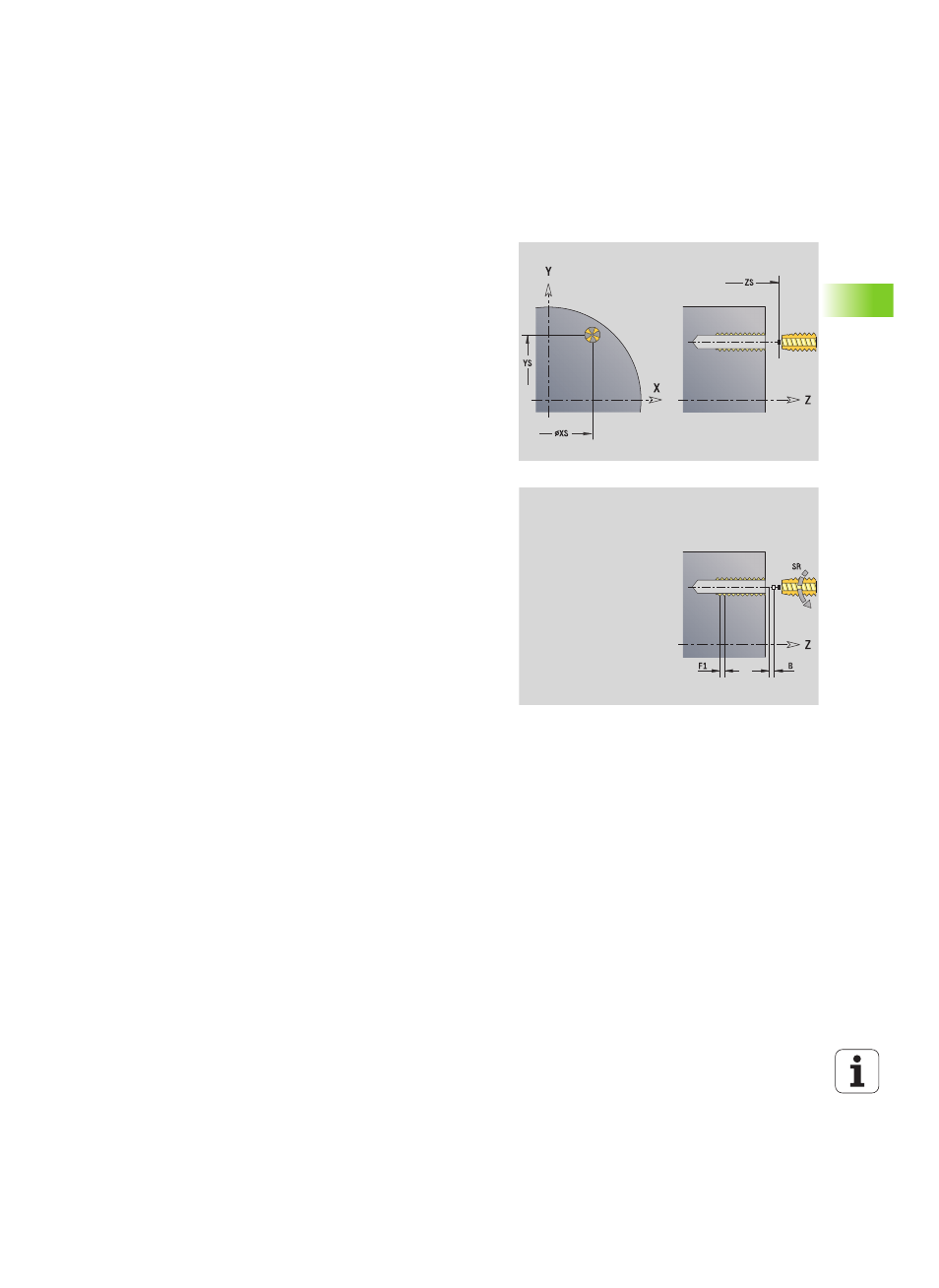

Юнит "ICP нарезание резьбы, ось Y"
Юнит выполняет одно резьбовое отверстие или группу резьбовых
отверстий на плоскости XY или YZ. Координаты резьбовых
отверстий, а также другие подробности задаются с помощью ICP.
Имя юнита: G73_ICP_Y / Цикл: G73 (см. страницу 327)
Длина выхода L: используйте этот параметр для цанговых
зажимов с компенсацией длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
достигается более длительный срок службы метчиков.
Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается
влияние: S
Параметры формы Шаблон
FK
см. страницу 60
NS Номер стартового кадра контура
Параметры формы Цикл
F1
Шаг резьбы
B Длина разбега
L Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR Частота вращения возврата (по умолчанию: частота
вращения метчика)
RB Плоскость возврата
Другие формы: см. страницу 58
