DIN-программирование для оси Y
6.3
Конт
ур
ы
пл
о
ск
о
сти
YZ

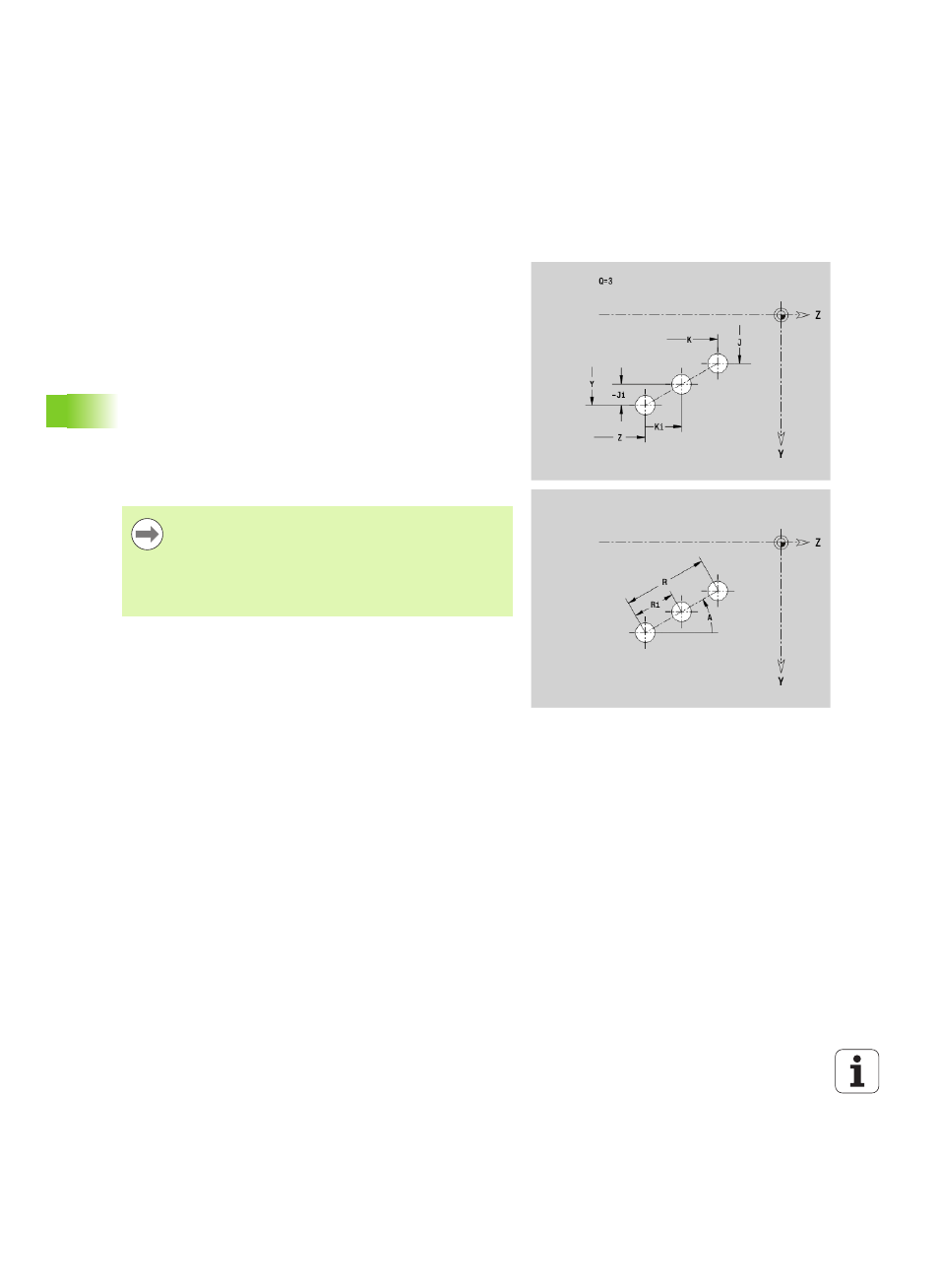

Группа отверстий на прямой в плоскости YZ
G481-Geo
G481 задает группу отверстий в плоскости YZ. G481 действует на
заданную в последующей записи фигуру (G380.0.385, G387).
Параметр
Q
Количество фигур
Y
1. Точка шаблона
Z
1. Точка шаблона
J
Конечная точка шаблона (в направлении Y)
K
Конечная точка шаблона (в направлении Z)
Ji
Расстояние между двумя фигурами (в направлении Y)
Ki
Расстояние между двумя фигурами (в направлении Z)
A
Угол положения продольной оси шаблона (привязка:
положительное направление оси Z)
R
Длина (общая длина шаблона)
Ri
Интервал шаблона (расстояние между двумя фигурами)
Указания по программированию
Программируйте отверстие/фигуру в последующей
записи без центра.
Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
