Инструкция по эксплуатации HEIDENHAIN SW 54843x-02 DIN Programming
Страница 214
214
DIN-программирование
4.4
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я

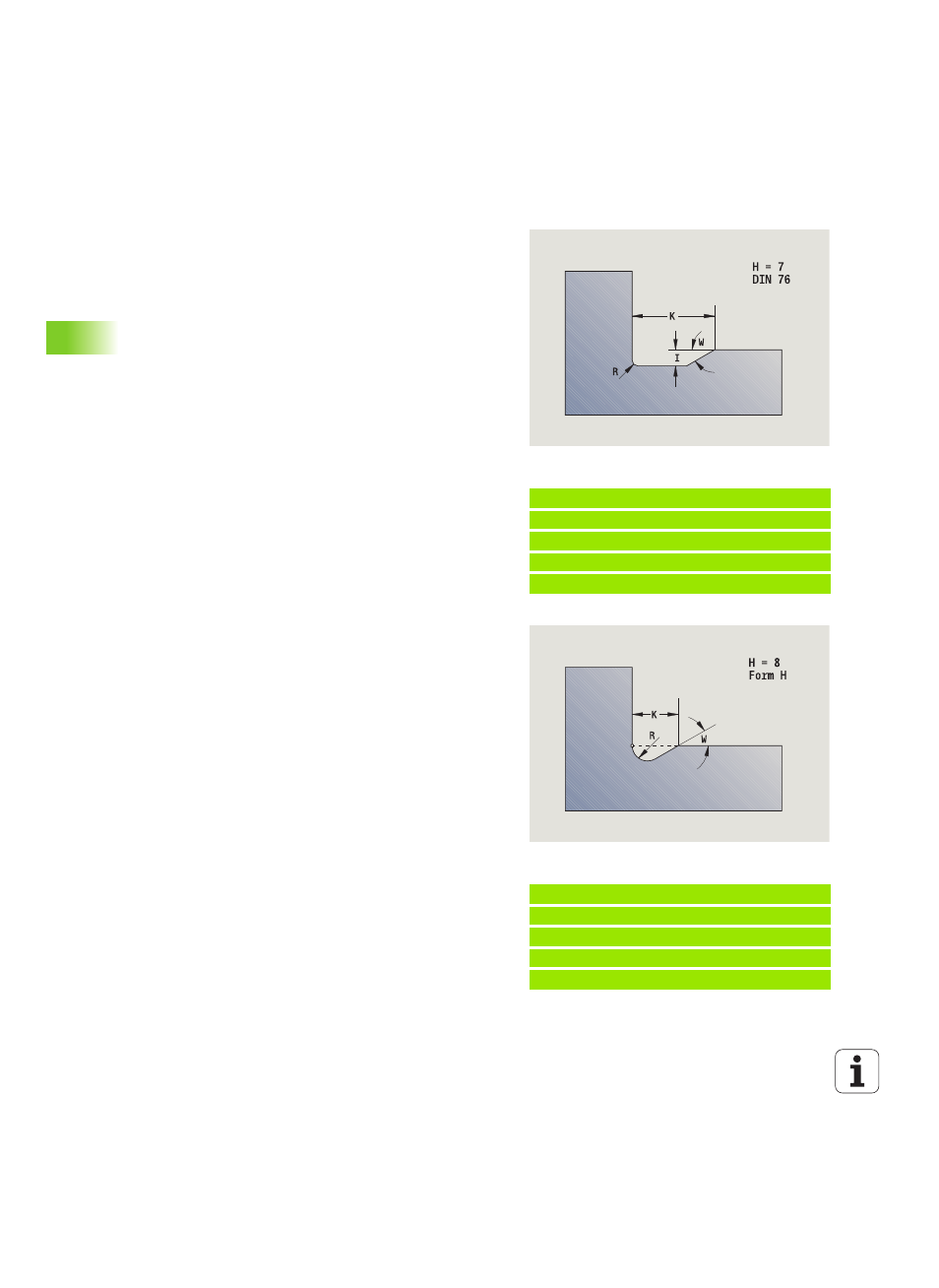

Выточка DIN 76 (H=7)
Программируйте только FP, все другие значения, если они не
запрограммированы, берутся из таблицы норм в зависимости от
шага резьбы.
Выточка формы H (H=8)
Если W не введено, то угол вычисляется на основании K и R.
Тогда конечная точка выточки лежит на "угловой точке контура".
Пример: Вызов G25-Geo DIN 76
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H7 FP2 [DIN 76]
N.. G1 X20 [торцовой элемент]
. . .
Параметр
H
Выточка формы DIN 76: H=7
I
Глубина выточки (радиус)
K
Ширина выточки
R
Радиус выточки в обоих углах выточки (по умолчанию:
R=0,6*I)
W
Угол выточки (по умолчанию: 30°)
FP Шаг резьбы
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
Пример: Вызов G25-Geo форма H
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H8 K4 R1 W30 [форма H]
N.. G1 X20 [торцовой элемент]
. . .
Параметр
H
Выточка формы H: H=8
K
Ширина выточки
R
Радиус выточки - не введен: круговой элемент не
изготавливается
W
Угол выточки – не введен: W вычисляется
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
