Страница 72
72
Юниты smart.Turn
2.3
Юниты
–
Прорезка

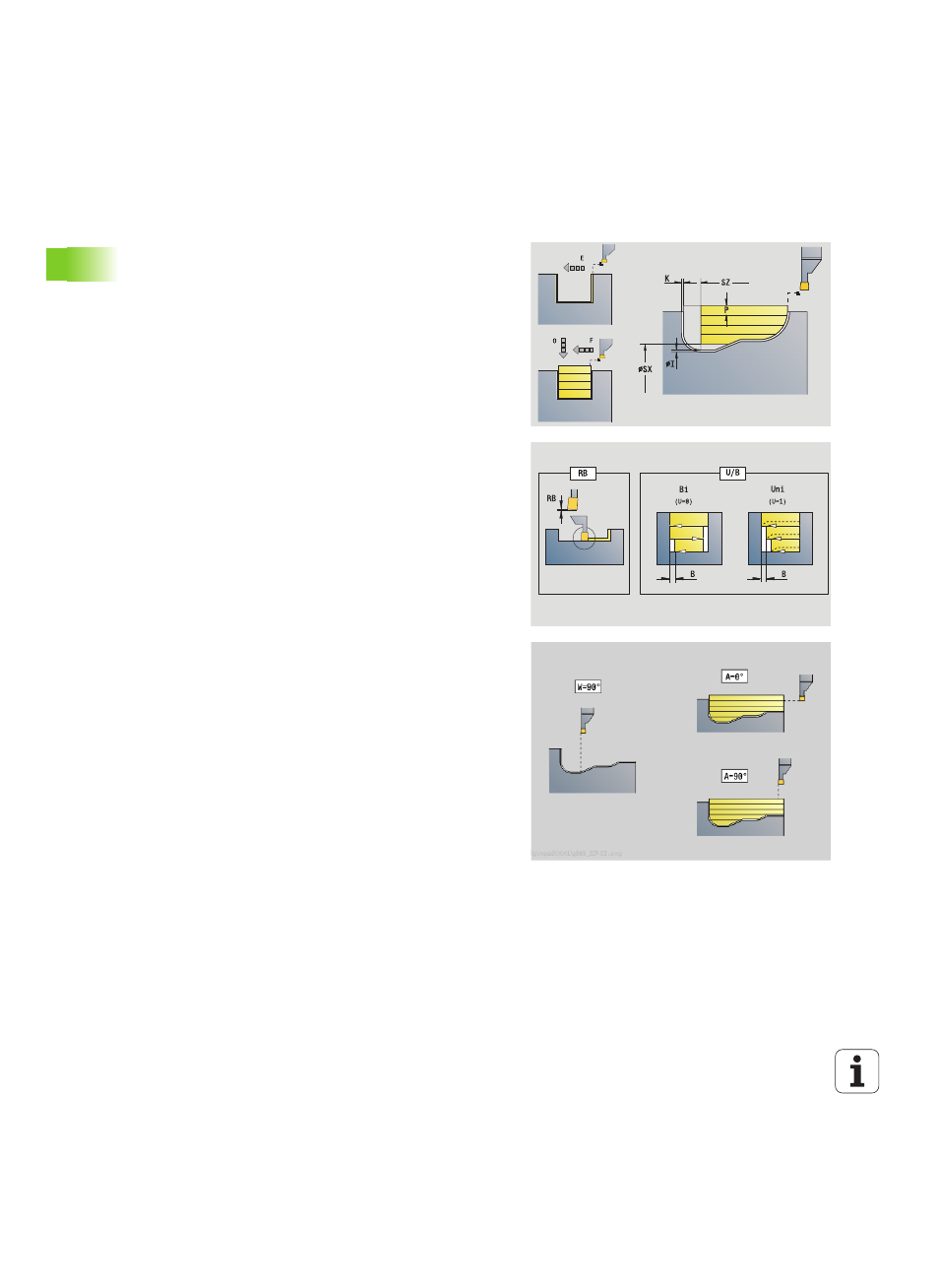

Юнит "Токарная прорезка ICP"
Юнит производит нарезку стружки контура, описанного с
помощью ICP, аксиально/радиально "NS после NE". Снятие
стружки достигается чередующимися движениями прорезки и
черновой обработки.
Юнит выполняет снятие стружки с контура, описанного в разделе
ГОТОВАЯ ДЕТАЛЬ, аксиально/радиально "NS после NE". Если в
FK задан вспомогательный контур, то используется он.
Имя юнита: G869_ICP / Цикл: G869 (см. страницу 285)
Доступ к технологической базе данных:
Тип обработки: токарная прорезка
Параметры, на которые оказывается влияние:
F, S, O, P
Форма Контур
X1, Z1
Начальная точка заготовки. Вычисление только тогда,
когда заготовка не определена.
RI, RK
Размеры заготовки в направлениях Х и Z.
SX, SZ
Ограничение резания (SX: диаметр) – (по умолчанию:
ограничение резания отсутствует)
Другие параметры формы Контур: см. страницу 60
Форма Цикл
P
Максимальное врезание при предварительной обточке
I, K
Припуск в направлении Х, Z (I: диаметр)
RB
Коррекция глубины точения для чистовой обработки
B
Ширина смещения
U
Направление снятия стружки
0 (Bi): в двух направлениях (обоих направлениях)
1 (Uni): в одном направлении (в направлении контура)
Q
Протекание процесса (черновая обработка/чистовая
обработка)
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
A
Угол подвода (по умолчанию: против направления
врезания)
W
Угол отвода (по умолчанию: против направления
врезания)
O
Подача врезки (по умолчанию: активная подача)
