HEIDENHAIN MANUALplus 620, CNC PILOT 640
299
4.18
Определ
ение
ко
н
тур
а
в
части
обрабо
тки

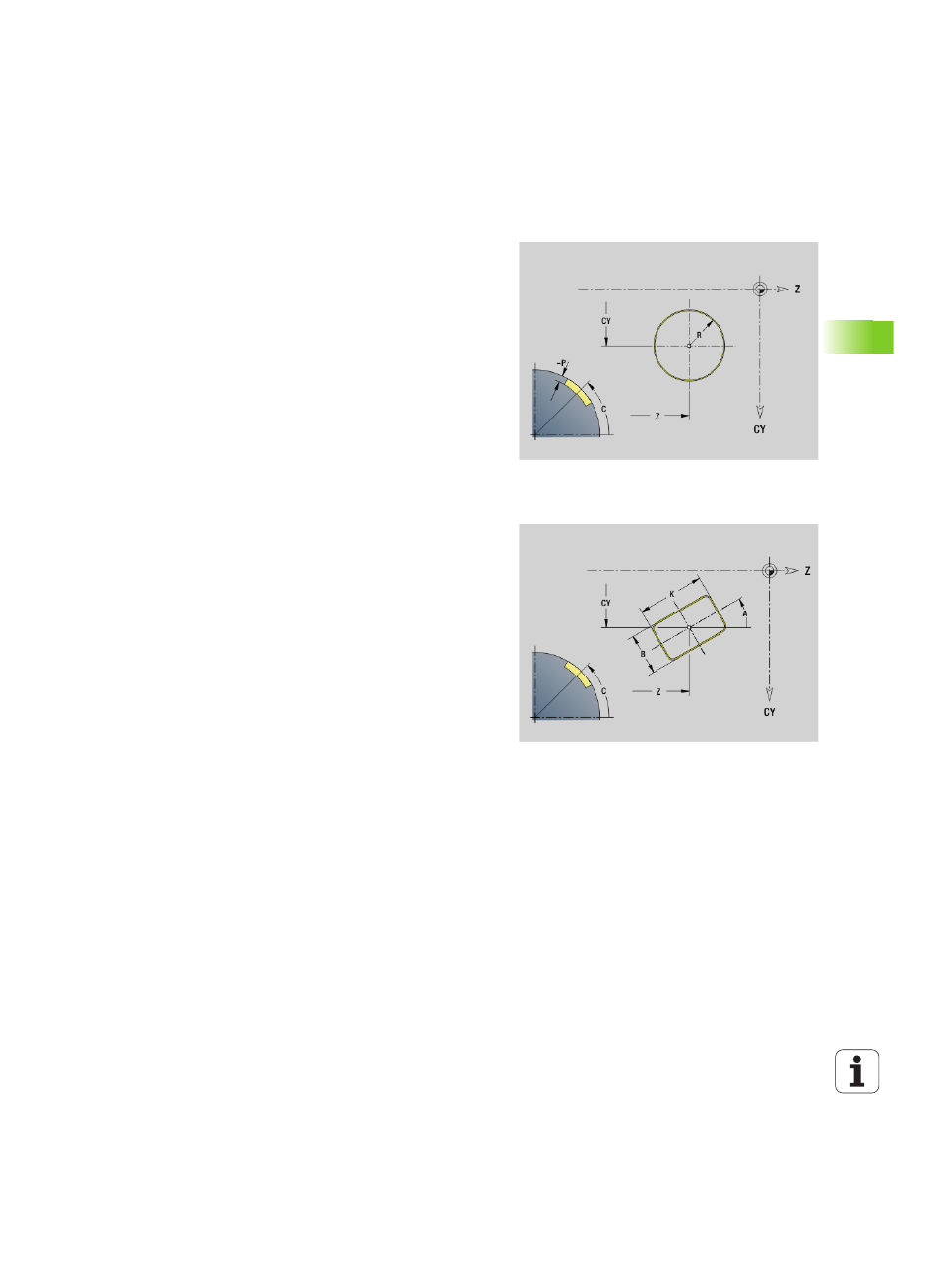

Полная окружность на образующей G314
G314 задает полную окружность на контуре образующей. Фигура
программируется в комбинации с G840, G845 или G846.
Прямоугольник на образующей G315
G315 задает прямоугольник на контуре образующей. Фигура
программируется в комбинации с G840, G845 или G846.
Параметр
Z
Центр
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
R
Радиус
P
Глубина кармана
Параметр
Z
Центр
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
A
Угол к оси Z (по умолчанию: 0°)
K
Длина
B
Ширина
R
Фаска/скругление (по умолчанию: 0°)
R>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана
