Линейное перемещение, торцовая/задняя
сторона G101
G101 выполняет линейное перемещение с подачей до "конечной
точки".
Пример: G101
. . .
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40 [линейная траектория на
торцовой стороне]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Параметр
X
Конечная точка (диаметр)

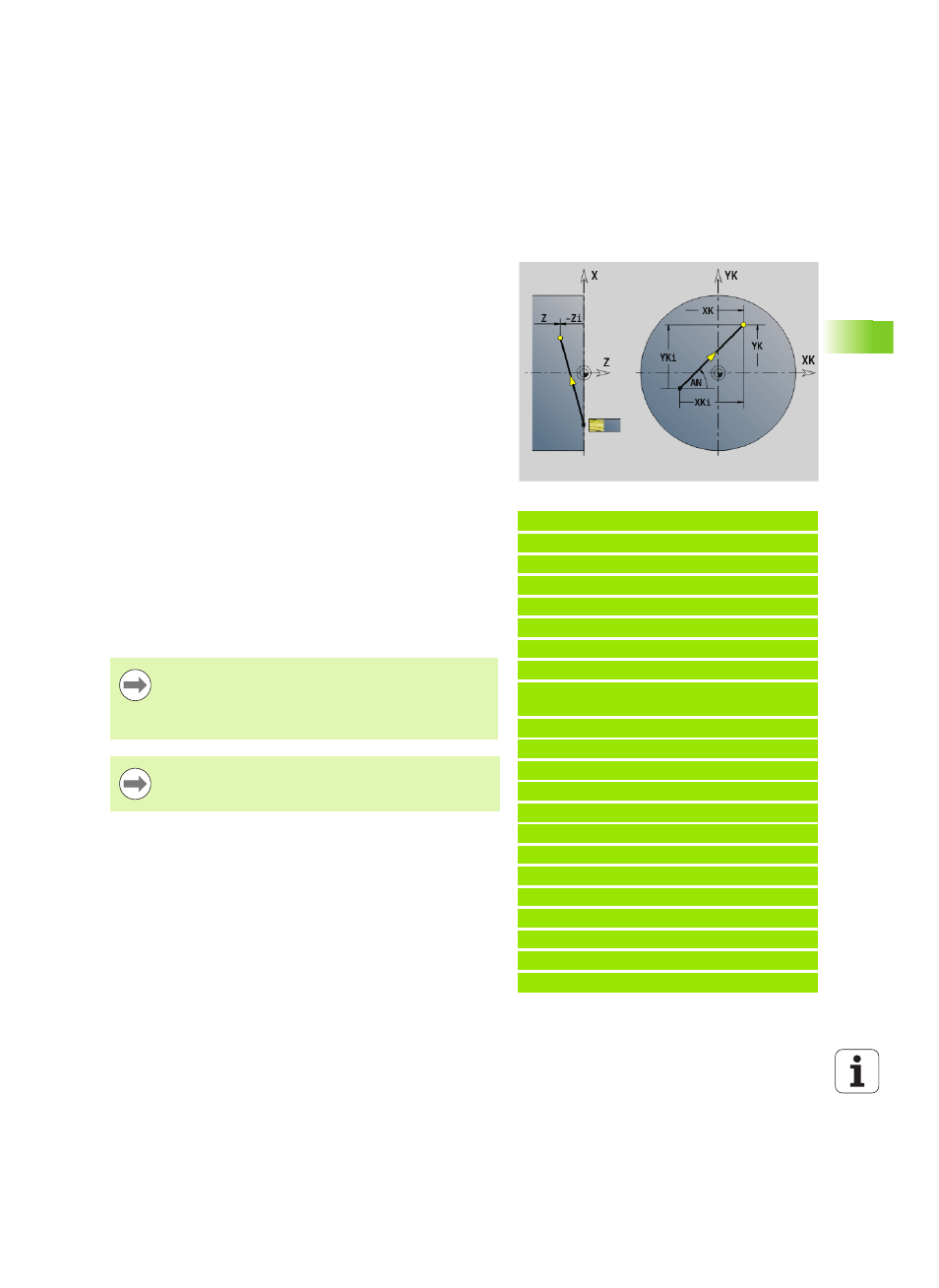

C Конечный угол – направление угла: см. вспомогательный
рисунок
XK Конечня точка (декартовы координаты)
YK Конечня точка (декартовы координаты)
Z Конечная точка (по умолчанию: текущая позиция Z)
Параметры для описания геометрии (G80)
AN
Угол к положительной оси XK
BR Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
 Ввод отсутствует: плавный переход
 BB=0: не плавный переход
 BR>0: радиус скругления
 BB<0: ширина фаски
Q Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
 Q=0: ближняя точка пересечения
 Q=1: дальняя точка пересечения
Программирование:
 X, C, XK, YK, Z: абсолютно, в приращениях или с
самоудержанием
 Запрограммируйте X–C или XK–YK
Параметры AN, BR и Q можно применять только в
описании геометрии, которая закрыта G80 и
используется для одного цикла.
