358 DIN-программирование
4.26
Цик
л
ы
фрез
еров
ания

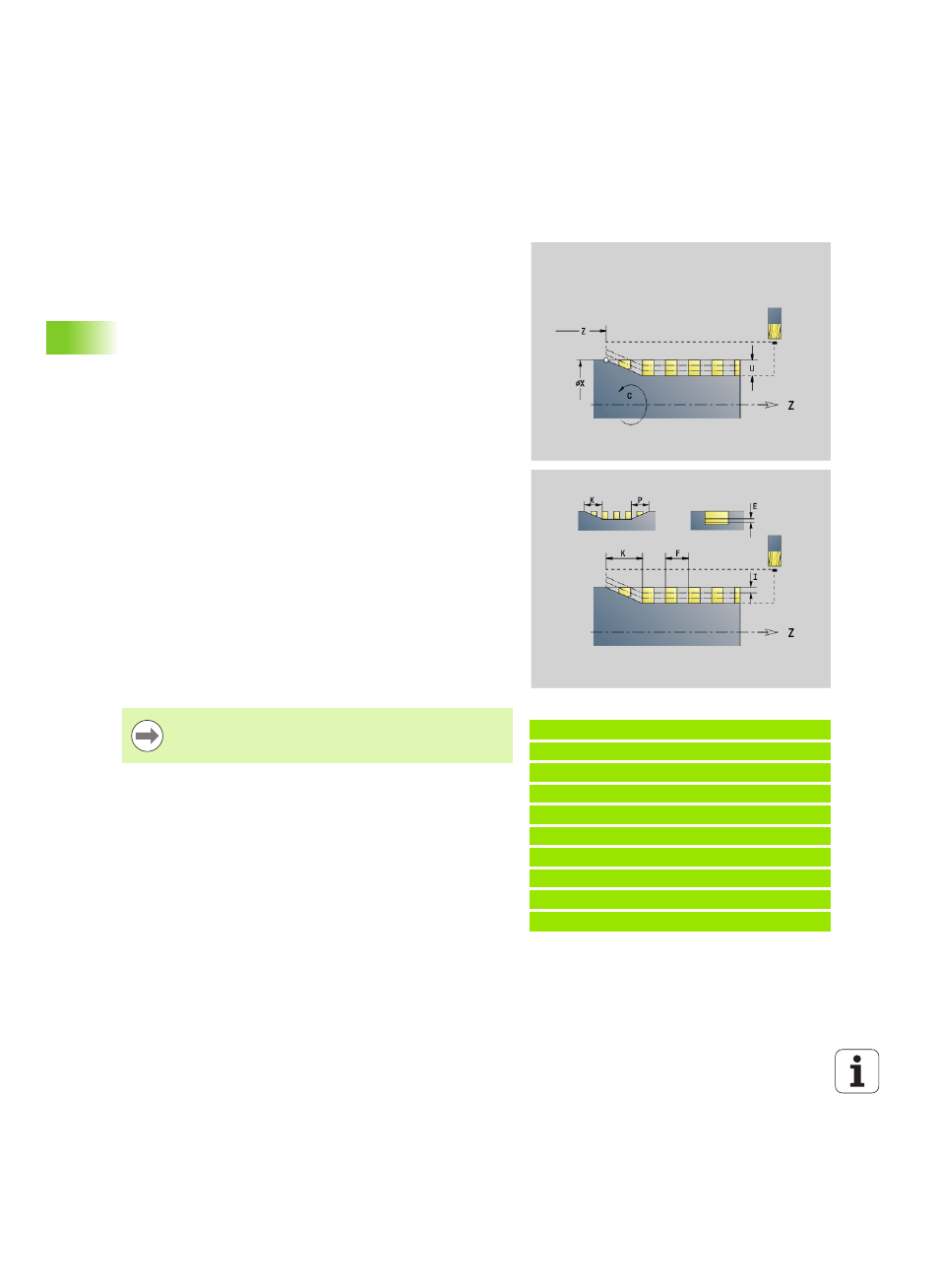

Фрезерование винтовой канавки G798
G798 фрезерует канавку от актуальной позиции инструмента к
конечной точке X, Z. Ширина канавки соответствует диаметру
фрезы.
Подача на врезание:
 Первая подача на врезание производится подачей I.
 Следующие подачи рассчитываются Система ЧПУ следующим
образом:
актуальная подача = I * (1 – (n–1) * E)
(n: n-ая подача)
 Уменьшение подачи выполняется до >= 0,5 мм. Потом каждая
подача выполняется со значением 0,5 мм.
Пример: G798
%798.NC
[G798]
N1 T9 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 G100 Z2
N7 M15
КОНЕЦ
Параметр
X
Конечная точка (диаметр) – (по умолчанию: текущая
позиция X)
Z Конечная точка паза
C Стартовый угол
F Шаг резьбы:
 F положительное: правая резьба
 F отрицательное: левая резьба
P Длина захода – рампа в начале канавки (по умолчанию: 0)
K Длина сбега – рампа в конце канавки (по умолчанию: 0)
U Глубина резьбы
I Максимальная подача на врезание (по умолчанию: общая
глубина в одном направлении подачи)
E Значение понижения для уменьшения подачи (по
умолчанию: 1)
D Количество заходов
Спиральная канавка может фрезероваться только
снаружи.
