smart.Turn-юниты для оси Y
3.3
Юниты
–
Фрез
еров
ание
,
ос
ь
Y

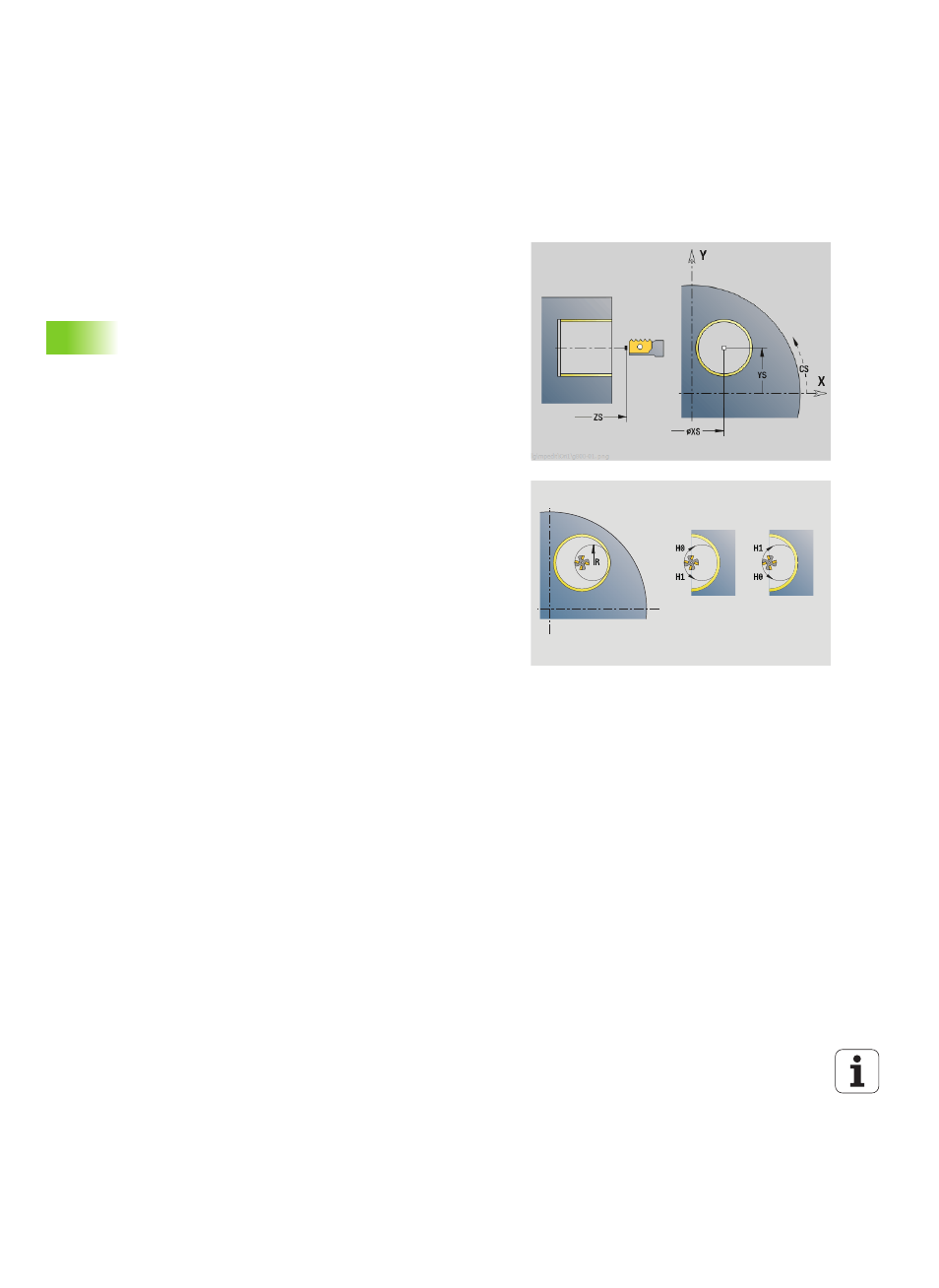

Юнит "Фрезерование резьбы, плоскость XY"
Юнит фрезерует резьбу в существующем отверстии на плоскости
XY.
Имя юнита: G800_GEW_Y_STIRNN / Цикл: G800 (см. страницу
Доступ к технологической базе данных:
Тип обработки: чистовая обработка
фрезерованием
Параметры, на которые оказывается влияние:
F, S
Параметры формы Позиция
APP
Подвод см. страницу 63
CS
Позиция подвода по C
Z1
Стартовая точка сверления
P2
Глубина резьбы
I
Диаметр резьбы
F1
Шаг резьбы
Параметры формы Цикл
J
Направление резьбы:
0: правая резьба
1: левая резьба
H
Направление хода фрезы
0: встречное движение
1: попутное движение
V
Тип фрезерования
0: резьба фрезеруется по винтовой линии 360°
1: резьба фрезеруется за несколько оборотов
(инструмент с одной режущей кромкой)
R
Радиус подвода
Другие формы: см. страницу 58
