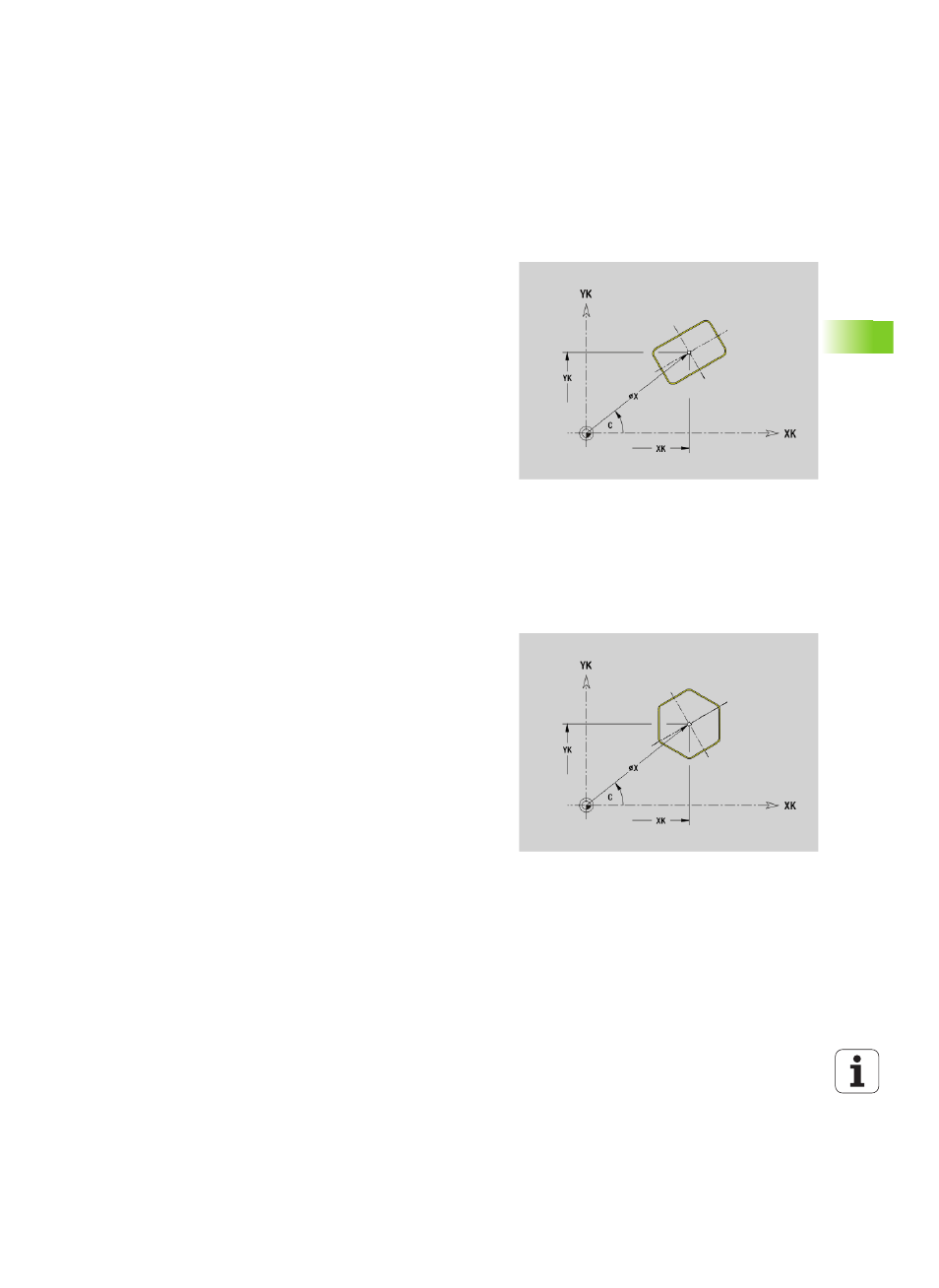

Прямоугольник на торцовой/задней стороне
G305
G305 задает прямоугольник в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
Многоугольник на торцовой/задней стороне
G307
G307 задает многоугольник в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
Параметр
XK
Центр в декартовых координатах
YK
Центр в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
A
Угол к оси XK (по умолчанию: 0°)
K
Длина
B
(Высота) ширина
R
Фаска/скругление (по умолчанию: 0°)
R>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота
P<0: карман
P>0: остров
Параметр
XK
Центр в декартовых координатах
YK
Центр в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
A
Угол стороны многоугольника к оси XK (по умолчанию: 0°)
Q
Количество граней (Q > 2)
K
Длина грани
K>0: длина грани
K<0: диаметр вписанной окружности
R
Фаска/скругление (по умолчанию: 0°)
R>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота
P<0: карман
P>0: остров
