smart.Turn-юниты для оси Y
3.3
Юниты
–
Фрез
еров
ание
,
ос
ь
Y

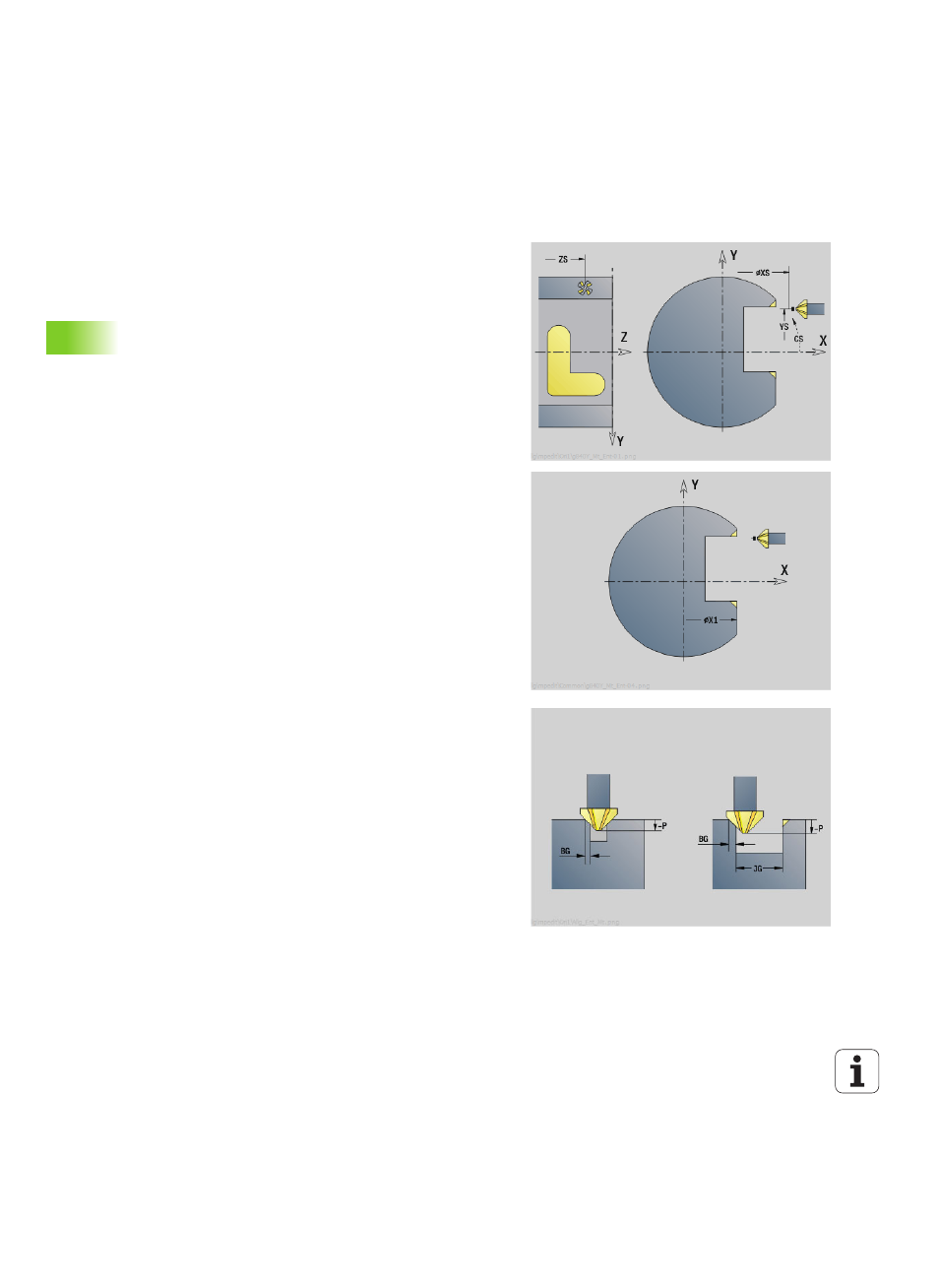

Юнит "Удаление грата, плоскость YZ"
Юнит производит удаление грата по заданному с помощью ICP
контуру на плоскости YZ.
Имя юнита: G840_ENT_Y_MANT / Цикл: G840 (см. страницу 366)
Доступ к технологической базе данных:
Тип обработки: снятие грата
Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
X1
Верхняя грань фрезерования (диаметр)
Параметры формы Цикл
JK
Место фрезерования
JK=0: на контуре
JK=1, замкнутый контур: в пределах контура
JK=1, незамкнутый контур: слева от контура
JK=2, замкнутый контур: вне контура
JK=2, незамкнутый контур: справа от контура
JK=3: в зависимости от H и MD
H
Направление прохода фрезерования
0: встречное движение
1: попутное движение
BG
Ширина фаски
JG
Диаметр предварительной обработки.
P
Глубина врезания (вводится как отрицательное
значение)
K
Припуск параллельно контуру
R
Радиус подвода
FZ
Подача врезания
E
Уменьшенная подача
RB
Плоскость возврата
Другие формы: см. страницу 58
