HEIDENHAIN MANUALplus 620, CNC PILOT 640 521
6.6
Линейные
и
кр
уг
овые
пере
мещения
,
ос
ь
Y
6.6 Линейные и круговые
перемещения, ось Y

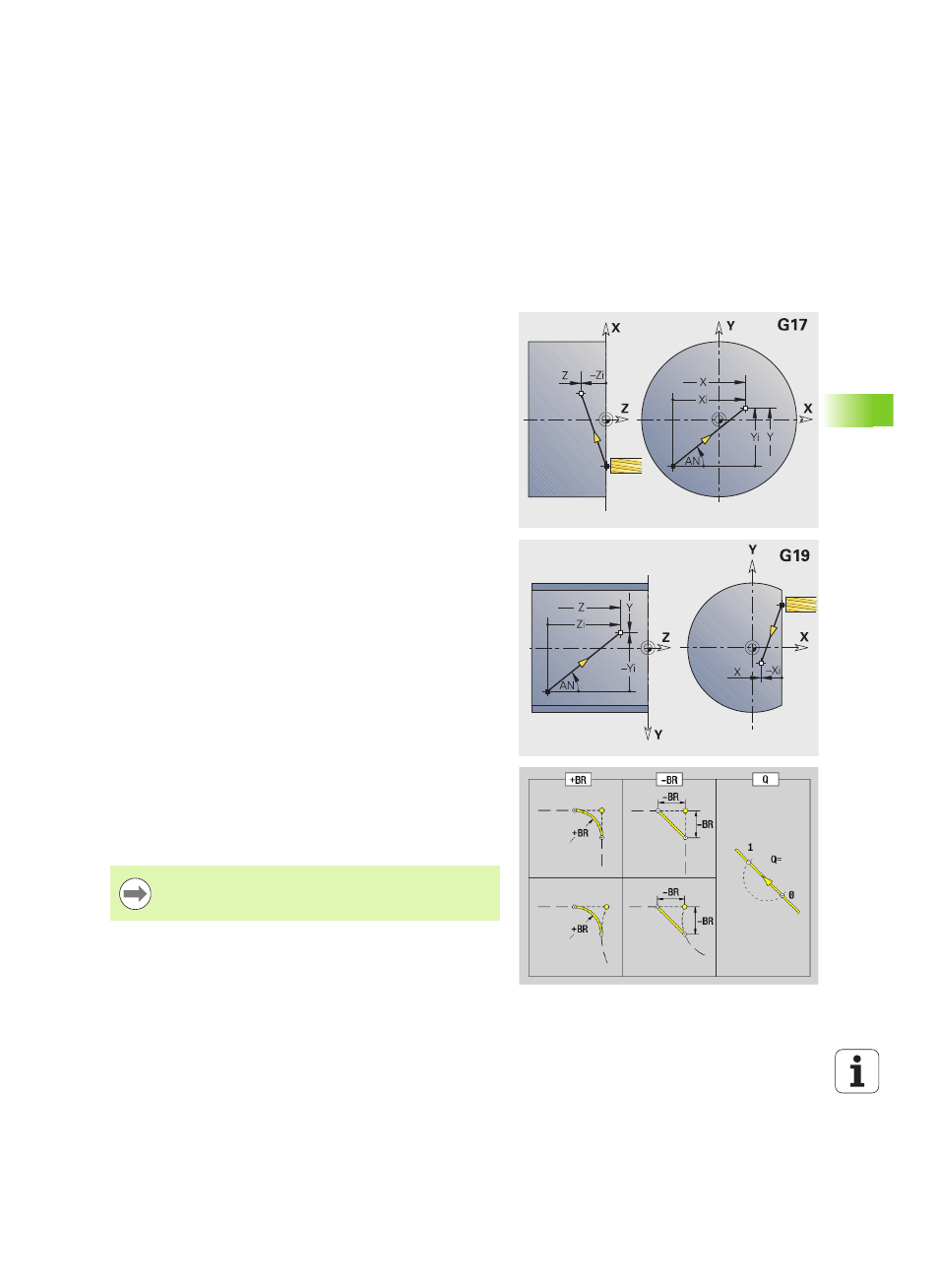

Фрезерование: линейное перемещение G1
G1 выполняет линейное перемещение с подачей до "конечной
точки". G1 выполняется в зависимости от плоскости обработки:
 G17 интерполяция в плоскости XY
 Подача в направлении Z
 Угол привязки А: положительное направление оси Х
 G18 интерполяция в плоскости XZ
 Подача в направлении Y
 Угол привязки А: отрицательное направление оси Z
 G19 интерполяция в плоскости YZ
 Подача в направлении X
 Угол привязки А: положительное направление оси Z
Параметр
X
Конечная точка (диаметр)
Y Конечная точка
Z Конечная точка
AN Угол (привязка: зависит от плоскости обработки)
Q Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
 0: ближняя точка пересечения
 1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
 Ввод отсутствует: плавный переход
 BB=0: не плавный переход
 BR>0: радиус скругления
 BB<0: ширина фаски
BE Коэффициент специальной подачи для фаски/скругления
(по умолчанию: 1)
Специальная подача = активная подача * BE (0 < BE <= 1)
Программирование X, Y, Z: абсолютно, в
приращениях, с самоудержанием или "?"
