HEIDENHAIN MANUALplus 620, CNC PILOT 640 59
2.1
Юниты
smart.T
u
rn
Обзорная форма
В обзорной форме собраны самые важные данные юнита. Эти
параметры повторяются и в других формах.

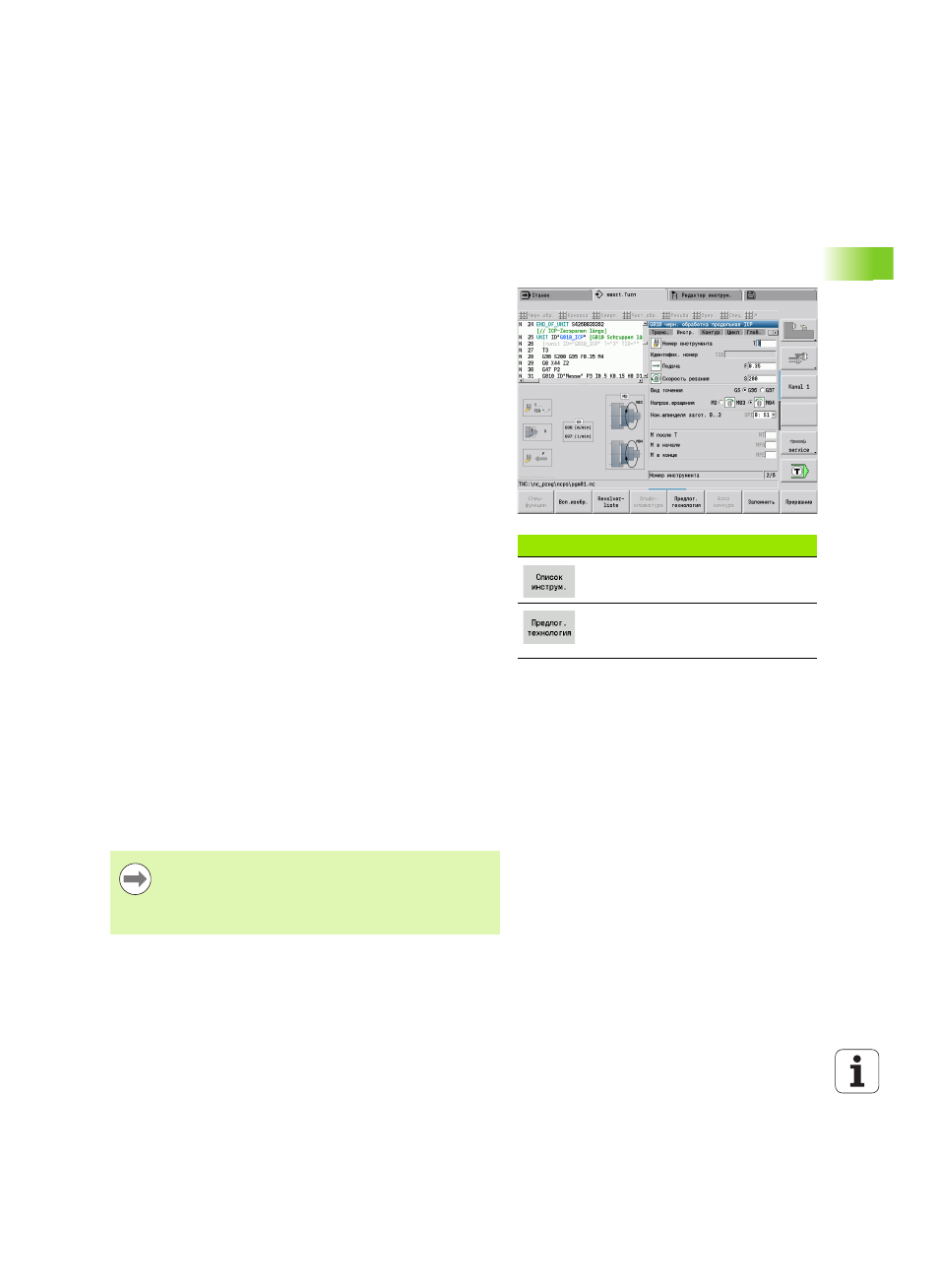

Форма инструмента
В данной форме программируется технологическая информация.
Клавиши Softkey в форме инструмента
Выбор номера инструмента
Копирование подачи, скорости
резания и подачи на врезание из
технологической базы данных.
Форма инструмент
Инструмент
T
Номер инструмента (номер места револьвера)
TID Идентификационный номер (наименование
инструмента) вносится автоматически.
F Подача: подача на оборот (мм/об) для обработки. При
каждом обороте шпинделя инструмент перемещается на
запрограммированное значение.
S (Постоянная) скорость резания (м/мин) или постоянное
число оборотов (об./мин). Переключается Типов
вращения GS.
Шпиндель
GS
Тип вращения
 G96: постоянная скорость резания. Скорость
вращения изменяется синхронно с диаметром
вращения
 G97: постоянная скорость вращения. Скорость
вращения не зависит от диаметра вращения
MD Направление вращения
 M03: по часовой стрелке CW
 M04: против часовой стрелки СCW
SPI Номер шпинделя инструмента (0..3) Шпиндель, в
который закреплен инструмент (только для станков с
несколькими шпинделями).
SPT Номер шпинделя инструмента (0..3) Шпиндель
приводного инструмента.
M-функции
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в конце
шага обработки.
MFE М в конце: М-функция, которая отрабатывается в конце
шага обработки.
Каждому блоку присвоен тип обработки для доступа в
технологическую базу данных. В следующем описании
заданы присвоенный тип обработки и изменяемые
через технологическое предложение параметры
юнита.
