HEIDENHAIN MANUALplus 620, CNC PILOT 640
205
4.3
Основные
эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я
Дуга окружности контура точения G12-/G13-
Geo
G12/G13 задает дугу окружности в контуре точения с
простановкой абсолютных размеров центра окружности.

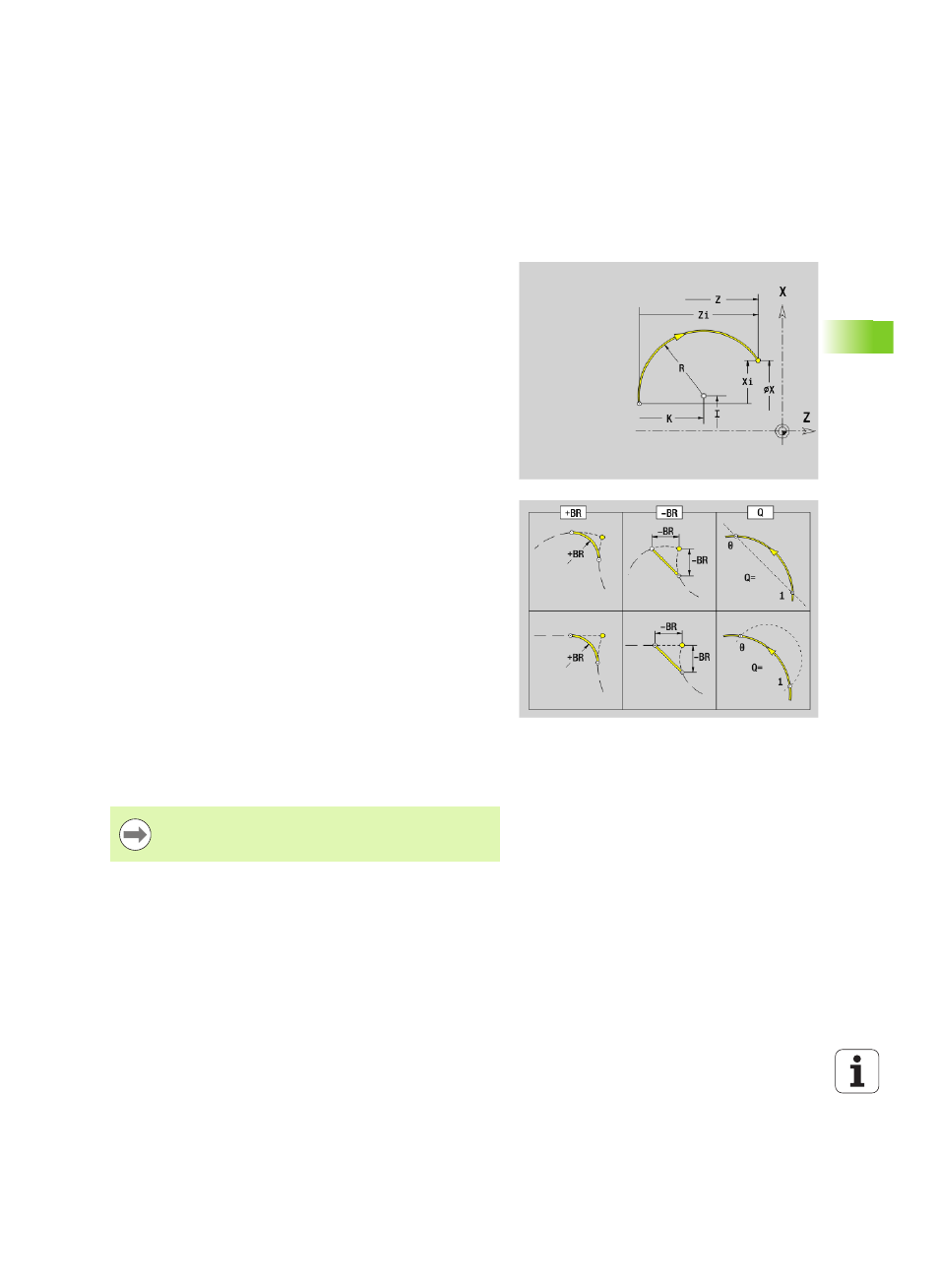

Направление точения (смотри вспомогательный рисунок):
G12: по часовой стрелке
G13: против часовой стрелки
Параметр
X
Конечная точка элемента контура (диаметр)
Z
Конечная точка элемента контура
I
Центр (радиус)
K
Центр
R
Радиус
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR
Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
Значение не введено: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
Не обрабатывать элемент (обязательно только для
TURN PLUS):
0: Не обрабатывать базовый элемент (прямой)
1: Не обрабатывать элемент наложения (например, фазы
или изгиба)
2: Не обрабатывать базовый элемент/ элемент
наложения
Программирование X, Z: абсолютно, в приращениях,
с самоудержанием или "?"
