Страница 302: 19 цик л ы нарез ания резьбы
302
DIN-программирование
4.19
Цик
л
ы
нарез
ания
резьбы

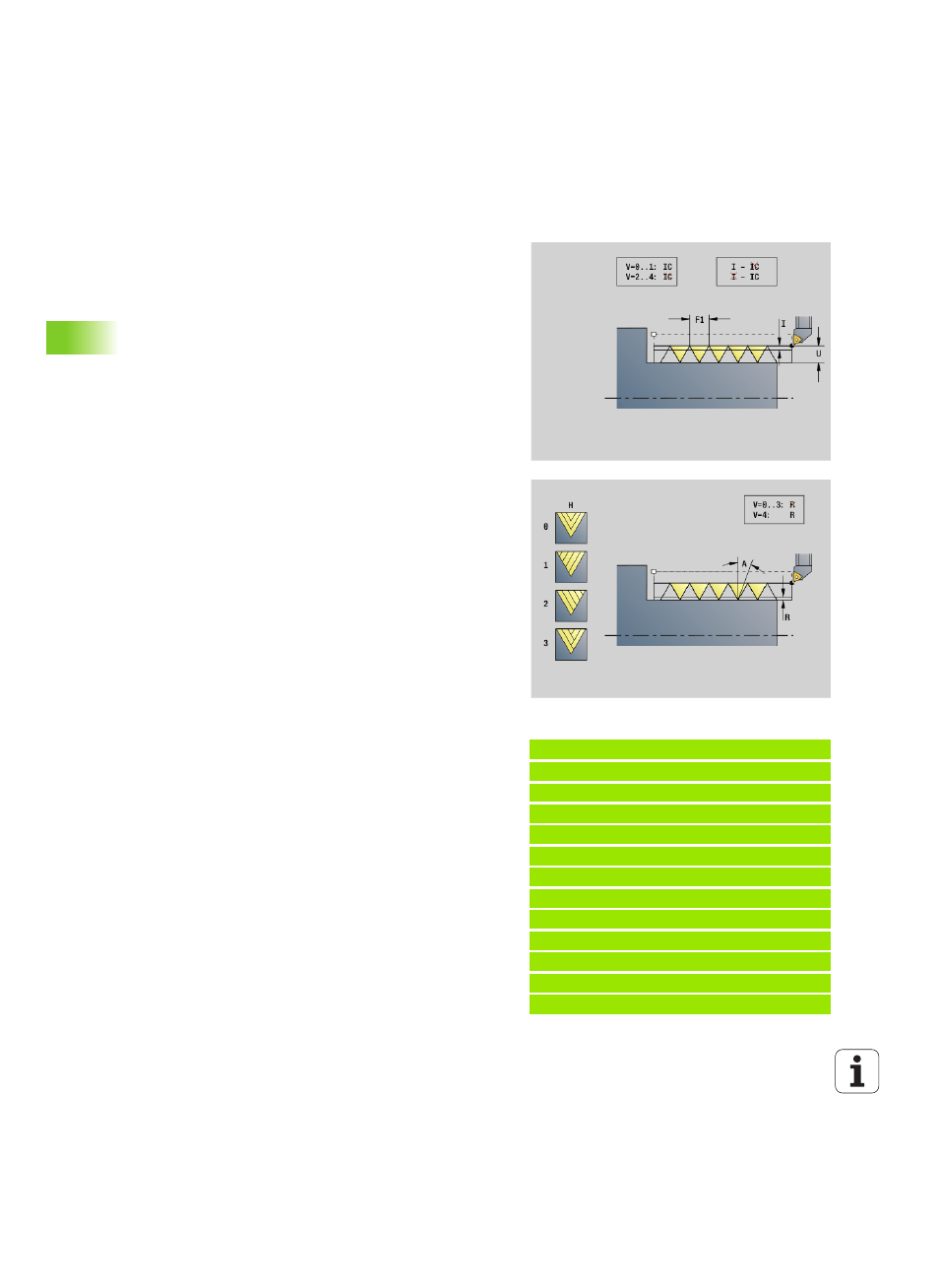

Цикл нарезания резьбы G31
G31 изготавливает определенные с помощью G24-, G34- или G37-
Geo простые, цепные или многозаходные резьбы. G31
обрабатывает также контур резьбы, заданной сразу после вызова
цикла и замкнутой при помощи G80.
Пример: G31
. . .
FERTIGTEIL (ГОТ. ДЕТАЛЬ)
N 2 G0 X16 Z0
N 3 G52 P2 H1
N 4 G95 F0.8
N 5 G1 Z-18
N 6 G25 H7 I1.15 K5.2 R0.8 W30 BF0 BP0
N 7 G37 Q12 F2 P0.8 A30 W30
N 8 G1 X20 BR-1 BF0 BP0
N 9 G1 Z-23.8759 BR0
N 10 G52 G95
N 11 G3 Z-41.6241 I-14.5 BR0
N 12 G1 Z-45
Параметр
ID
Вспомогательный контур – идентификационный номер
обрабатываемого контура
NS
Номер стартового кадра (привязка к базовому элементу
G1-Geo; цепные резьбы: номер кадра первого базового
элемента)
NE
Номер конечного кадра (привязка к базовому элементу G1-
Geo; цепные резьбы: номер кадра последнего базового
элемента)
O
Идентификатор начала/конца (по умолчанию: 0).
Обрабатывается фаска/скругление:
0: без обработки
1: в начале
2: в конце
3: в начале и в конце
4: обрабатывается фаска/скругление – не базовый
элемент (условие: область контура с одним элементом)
J
Опорное направление:
Значение не введено: опорное направление
определяется из первого элемента контура.
J=0: продольная резьба
J=1: поперечная резьба
I
Максимальная подача
Нет ввода и V=0 (постоянное сечение стружки):
I = 1/3 * F
IC
Количество проходов. Подача рассчитывается из IC и U.
Необходимо при:
V=0 (постоянное сечение стружки)
V=1 (постоянная подача)
B
Длина захода
Значение не введено: длина захода определяется из
контура. Если это невозможно, то значение
рассчитывается из параметров кинематики. Контур резьбы
удлиняется на значение B.
P
Длина перебега
Значение не введено: длина перебега определяется из
контура. Если это невозможно, то значение
рассчитывается. Контур резьбы удлиняется на значение Р.
A
Угол подачи (по умолчанию: 30°)
