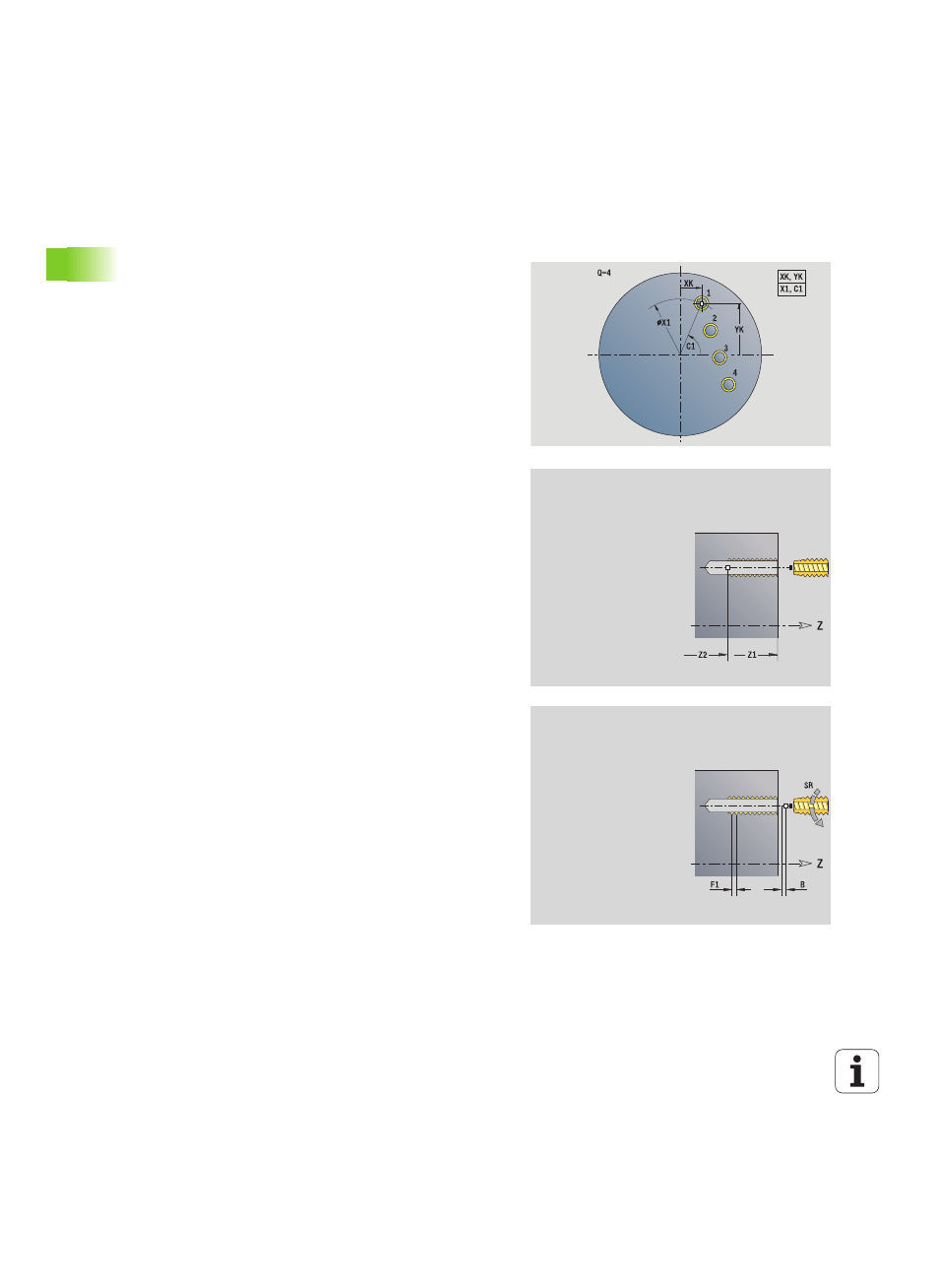

Юнит "Группа резьбовых отверстий на
прямой на торце"
Юнит выполняет сверление резьбовых отверстий на прямой с
равными интервалами на торцевой поверхности.
Имя юнита: G73_Lin_Stirn_C / Цикл: G73 (см. страницу 327)
Используйте длину выхода при цанговых зажимах с
выравниванием длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
достигается более длительный срок службы метчиков.
Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается
влияние: S
Форма Шаблон
Q
Количество отверстий
X1, C1 Точка старта полярно
XK, YK Точка старта декартово
I, J Конечная точка (XK, YK)
Ii, Ji Интервал (XKi, YKi)
R Расстояние первое/последнее отверстие
Ri Интервал в приращениях
A Угол шаблона (привязка ось XK)
Форма Цикл
Z1
Стартовая точка сверления
Z2 Конечная точка сверления
F1 Шаг резьбы
B Длина разбега
L Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR Частота вращения возврата (по умолчанию: частота
вращения сверла)
RB Плоскость возврата (по умолчанию: назад к стартовой
позиции или на безопасное расстояние)
Другие формы: см. страницу 58
