6.7 Циклы фрезерования, ось Y
Фрезерование поверхности, черновая
обработка G841

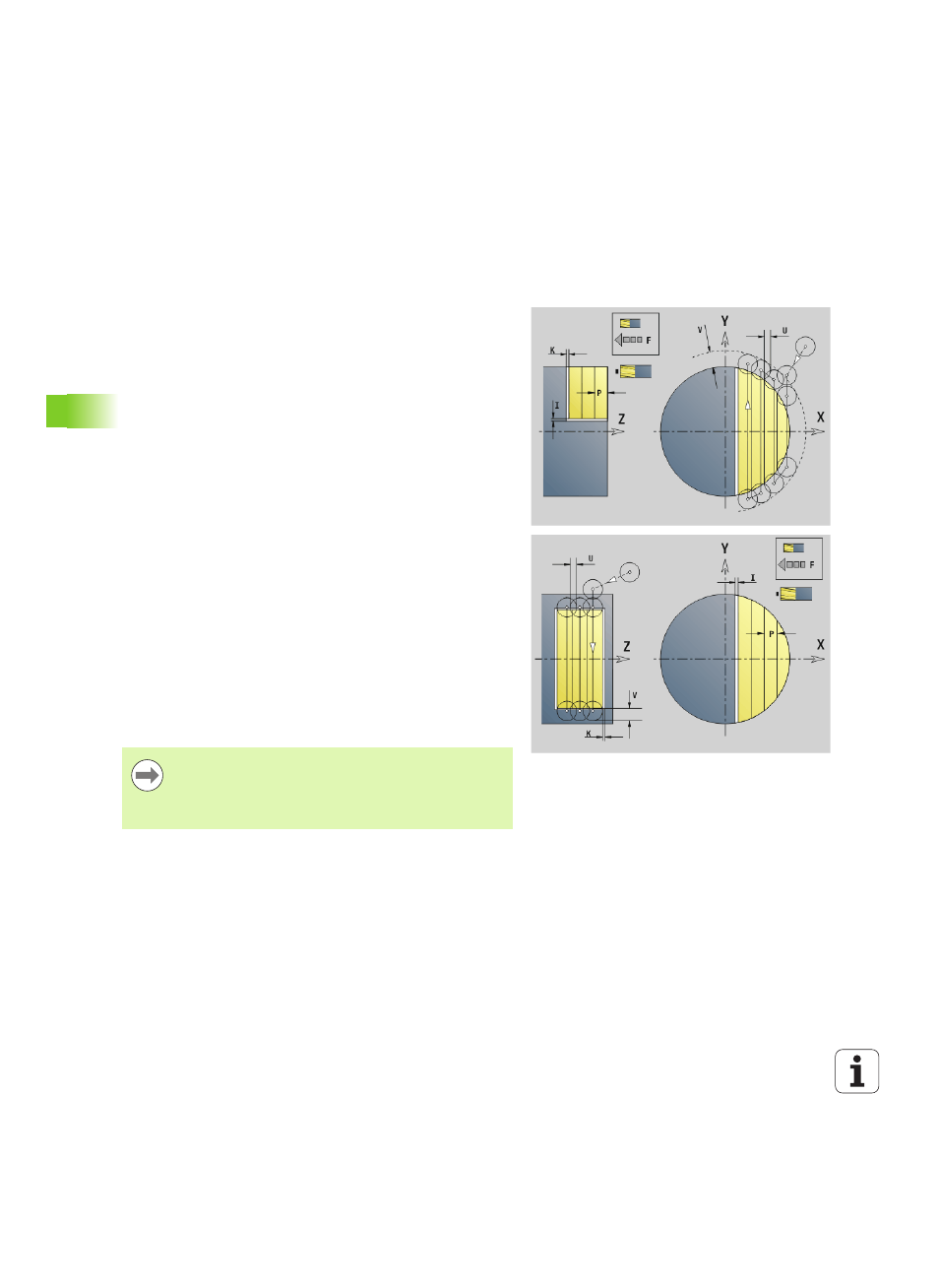

G841 выполняет черновую обработку заданных с помощью G376-
Geo (плоскость XY) или G386-Geo (плоскость YZ) поверхностей.
Цикл фрезерования выполняется снаружи внутрь. Подача
производится вне материала.
Параметр
ID
Контур фрезерования – имя контура фрезерования
NS
Номер кадра – ссылка на описание контура
P
Глубина фрезерования (максимальная подача в плоскости
фрезерования)
I
Припуск в направлении X
K
Припуск в направлении Z
U
(Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию:
0,5).
Перекрытие = U*Диаметр фрезы
V
Коэффициент переполнения. Определяет значение, на
которое фреза превосходит внешний радиус (по
умолчанию: 0,5).
Переполнение = V*Диаметр фрезы
F
Подача для врезания на глубину (по умолчанию: активная
подача)
RB
Плоскость возврата (по умолчанию: назад в исходное
положение)
Плоскость XY: позиция отвода в направлении Z
Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
Учитываются припуски:
G57: припуск в направлении X, Z
G58: эквидистантный припуск в плоскости
фрезерования
