136 Юниты smart.Turn
2.9
Юниты
-
Фрез
еров
ание
на
т
о
рцев
ой
пов
ер
хно
сти

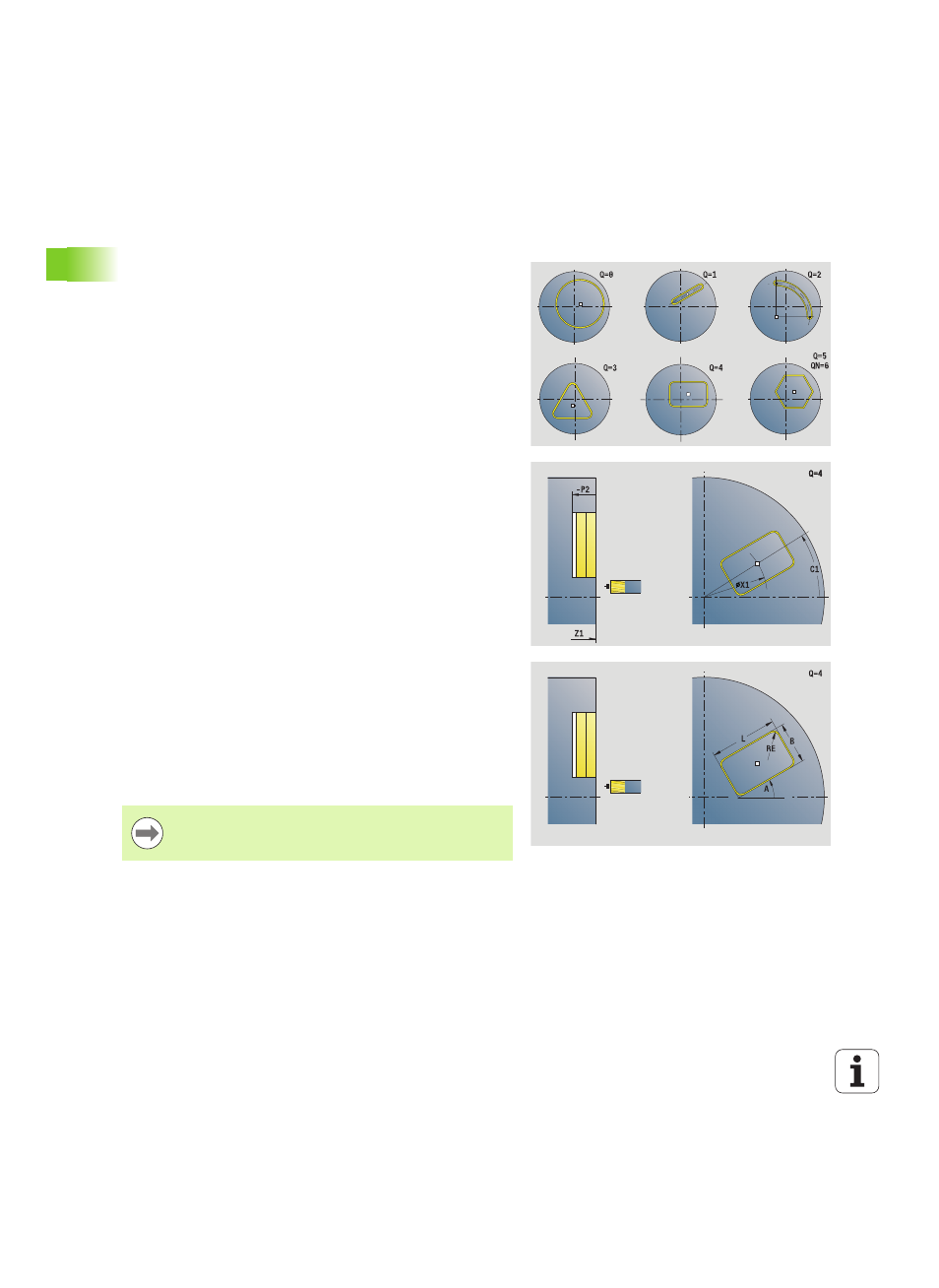

Юнит "Фрезерование контура, фигуры на
торцевой поверхности"
Юнит фрезерует определенный в Q контур на торцевой
поверхности.
Имя юнита: G840_Fig_Stirn_C / Цикл: G840 (см. страницу 362)
Доступ к технологической базе данных:
 Тип обработки: фрезерование
 Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Фигура
Q
Тип фигуры
 0: полный круг
 1: линейная канавка
 2: круглая канавка
 3: треугольник
 4: прямоугольник, квадрат
 5: многоугольник
QN Количество углов многоугольника – только при Q=5
(многоугольник)
X1 Диаметр центра фигуры
C1 Угол, центр фигуры
Z1 Верхняя грань фрезерования
P2 Глубина фигуры
L Длина грани/размер под ключ
 L>0: длина грани
 L<0: размер под ключ (внутренний диаметр
окружности) у многоугольника
B Ширина прямоугольника
RE Радиус скругления
A Угол к оси Х
Q2 Направление поворота канавки – только при Q=2
(круглая канавка)
 cw: по часовой стрелке
 ccw: против часовой стрелки
W Угол, конечная точка канавки – только при Q=2 (круглая
канавка)
Программируйте только существенные параметры для
выбранного типа фигуры.
