HEIDENHAIN MANUALplus 620, CNC PILOT 640 113
2.6
Юниты
–
Предв
арительное
св
ер
л
ение
по
ос
и
C

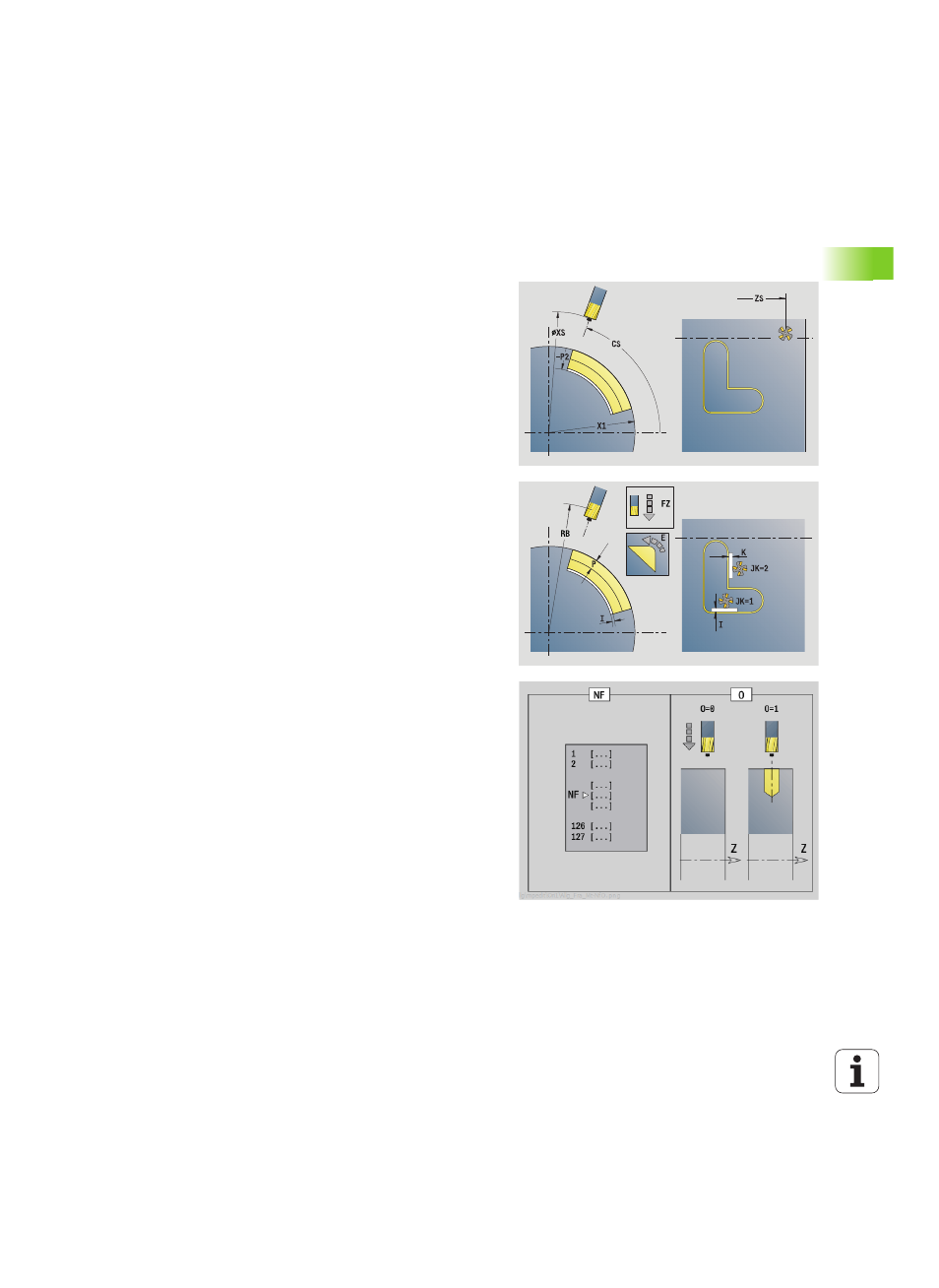

Юнит "Предварительное сверление,
фрезерование контура ICP на боковой
поверхности"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если контур фрезерования состоит из нескольких
отрезков, юнит создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_MAN_840_C / Циклы: G840 A1 (см. страницу
360); G71 (см. страницу 324)
Доступ к технологической базе данных:
 Тип обработки: сверление
 Параметры, на которые оказывается влияние:
F, S
Форма Контур
FK
см. страницу 60
NS Номер стартового кадра контура
NE Номер кадра конца контура
X1 Верхняя грань фрезерования (диаметр)
P2 Глубина контура (радиус)
Форма Цикл
JK
Место фрезерования
 0: на контуре
 1, замкнутый контур: в пределах контура
 1, незамкнутый контур: слева от контура
 2, замкнутый контур: вне контура
 2, незамкнутый контур: справа от контура
 3: в зависимости от H и MD
H Направление хода фрезы
 0: встречное движение
 1: попутное движение
I Припуск параллельно контуру
K Припуск в направлении врезания
R Радиус подхода
WB Диаметр фрезы
NF Маркер позиции
E Время выдержки в конце отверстия (по умолчанию: 0)
D Возврат на
 0: ускоренный ход
 1: подача
V Уменьшение подачи
 0: без уменьшения
 1: в конце отверстия
 2: в начале отверстия
 3: в начале и конце отверстия
AB Длина засверливания/просверливания (расстояние
для сокращения подачи)
RB Плоскость возврата (диаметр)
Другие формы: см. страницу 58
