DIN-программирование
4.16
Инстр
ументы
, к
оррекции

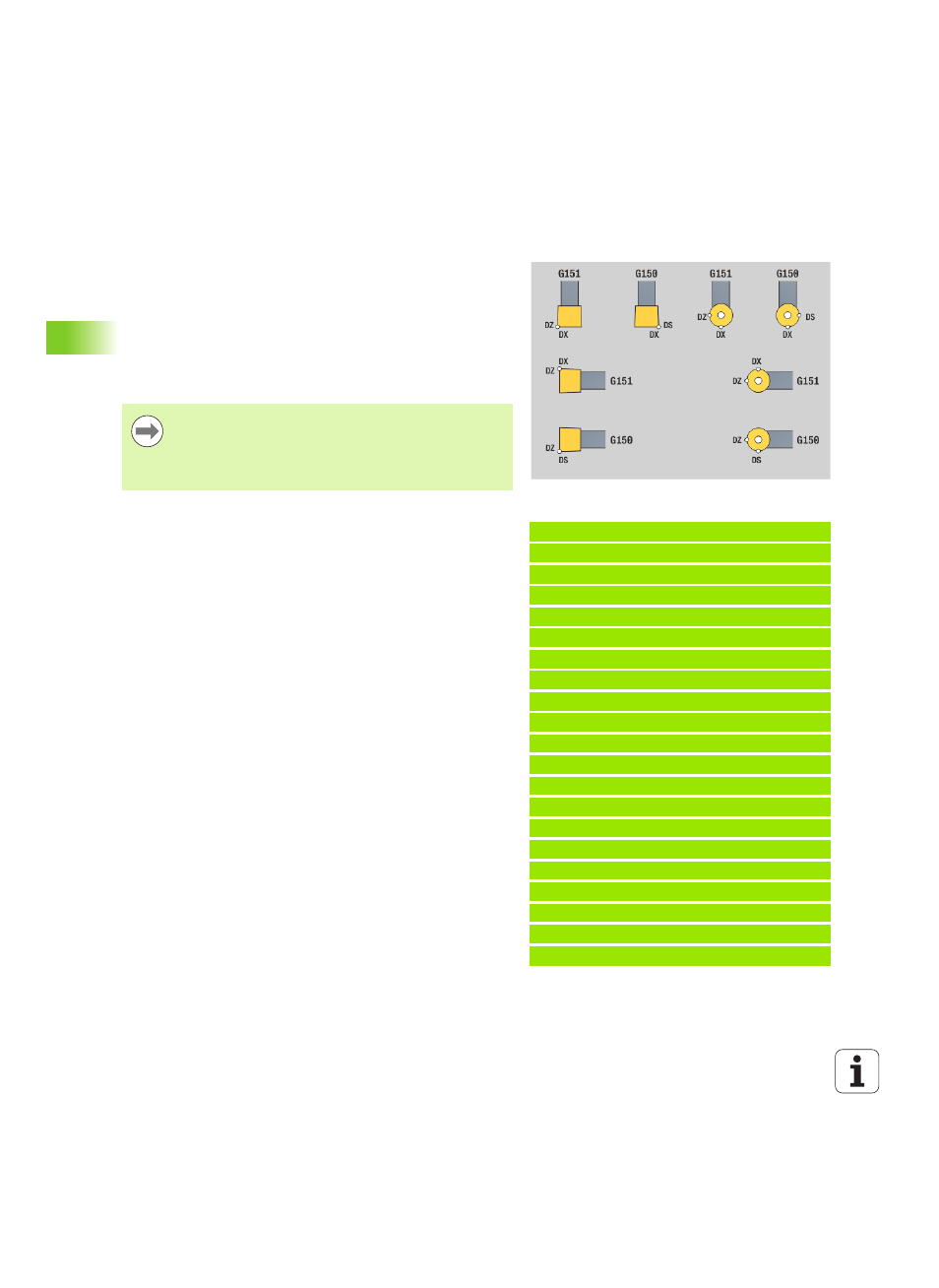

Пересчет правой вершины инструмента G150
Пересчет левой вершины инструмента G151
G150/G151 задает точку привязки для отрезных инструментов и
инструментов с грибообразной ручкой.
G150: привязка к правой вершине инструмента
G151: привязка к левой вершине инструмента
G150/G151 действует с кадра, в котором запрограммирован, и до
следующей смены инструмента
конца программы.
Пример: G150, G151
. . .
N1 T3 G95 F0.25 G96 S160 M3
N2 G0 X62 Z2
N3 G0 Z-29,8
N4 G1 X50.4
N5 G0 X62
N6 G150
N7 G1 Z-20,2
N8 G1 X50.4
N9 G0 X62
N10 G151 [чистовая прорезка]
N11 G148 O0
N12 G0 X62 Z-30
N13 G1 X50
N14 G0 X62
N15 G150
N16 G148 O2
N17 G1 Z-20
N18 G1 X50
N19 G0 X62
. . .
Отображаемые фактические значения всегда
привязаны к заданной в данных инструмента
вершине инструмента.
При применении КРРК после G150/G151 нужно
также согласовать G41/G42.
