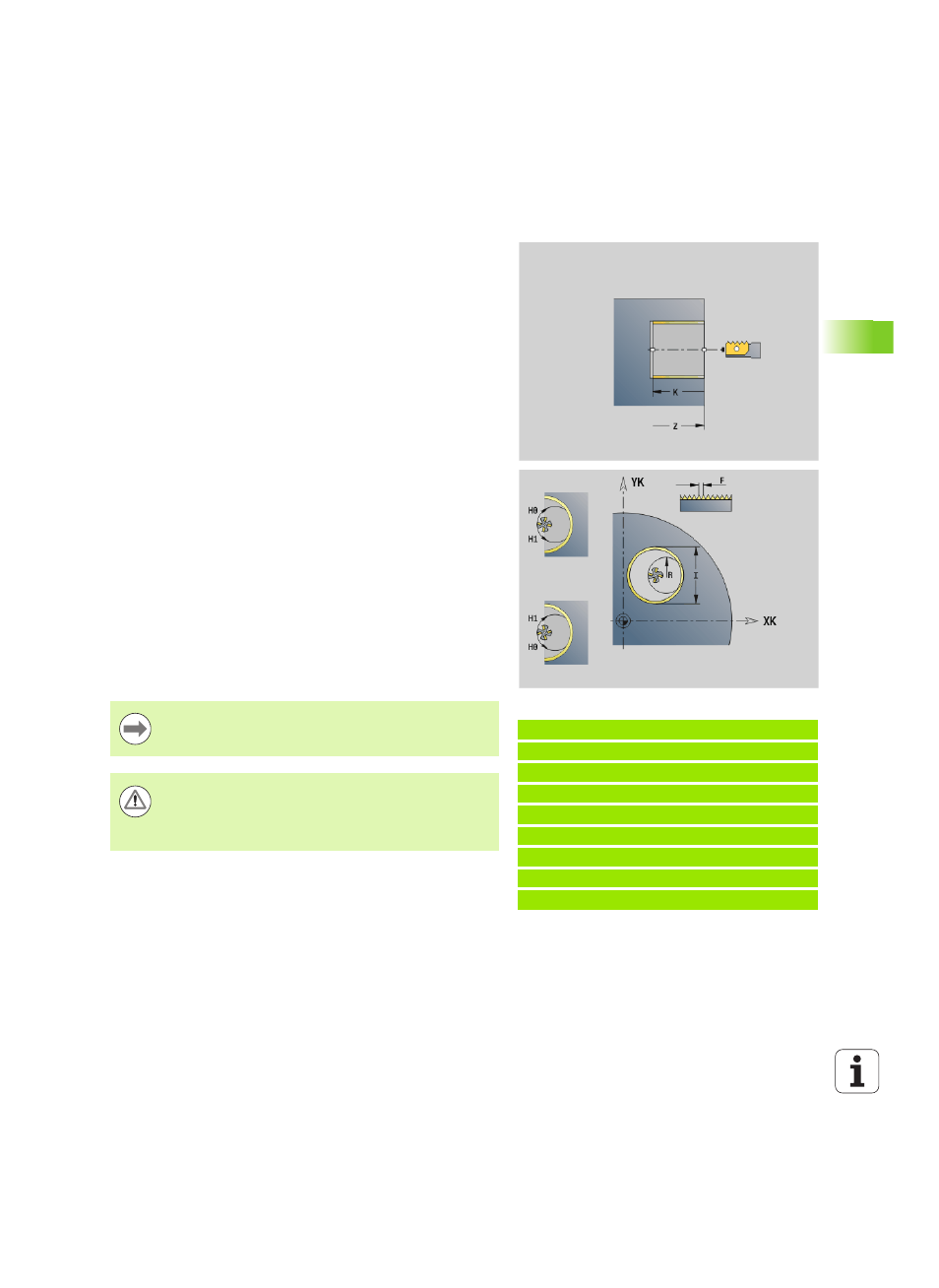

Резьбофрезерование аксиальное G799
G799 фрезерует резьбу в имеющемся отверстии.
Установите инструмент перед вызовом G799 в центр отверстия.
Цикл позиционирует инструмент в пределах отверстия в
"конечную точку резьбы". Затем инструмент перемещается по
"радиусу подвода R" и фрезерует резьбу. При этом инструмент
продвигается на шаг резьбы „F“ за один оборот. Затем цикл
выдвигает инструмент из материала и возвращает в точку старта.
В параметре V программируется, фрезеруется ли резьба за один
оборот или за несколько (в случае инструмента с одной режущей
кромкой).
Пример: G799
%799.nc
[G799]
N1 T9 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
КОНЕЦ
Параметр
I
Диаметр резьбы
Z
Стартовая точка Z
K
Глубина резьбы
R
Радиус подхода
F
Шаг резьбы
J
Направление обработки (по умолчанию: 0)
0: правая резьба
1: левая резьба
H
Направление фрезерования (по умолчанию: 0)
0: встречное движение
1: попутное движение
V
Тип фрезерования
0: резьба фрезеруется с помощью винтовой линии 360°
1: резьба фрезеруется за несколько оборотов
(инструмент с одной режущей кромкой)
Используйте инструменты для фрезерования резьбы
для цикла G799.
Внимание, опасность столкновения
Обращайте внимание на диаметр отверстия и
диаметр фрезы при программировании "радиуса
входа R".
