DIN-программирование
4.8
Конт
ур
обра
зу
ющей

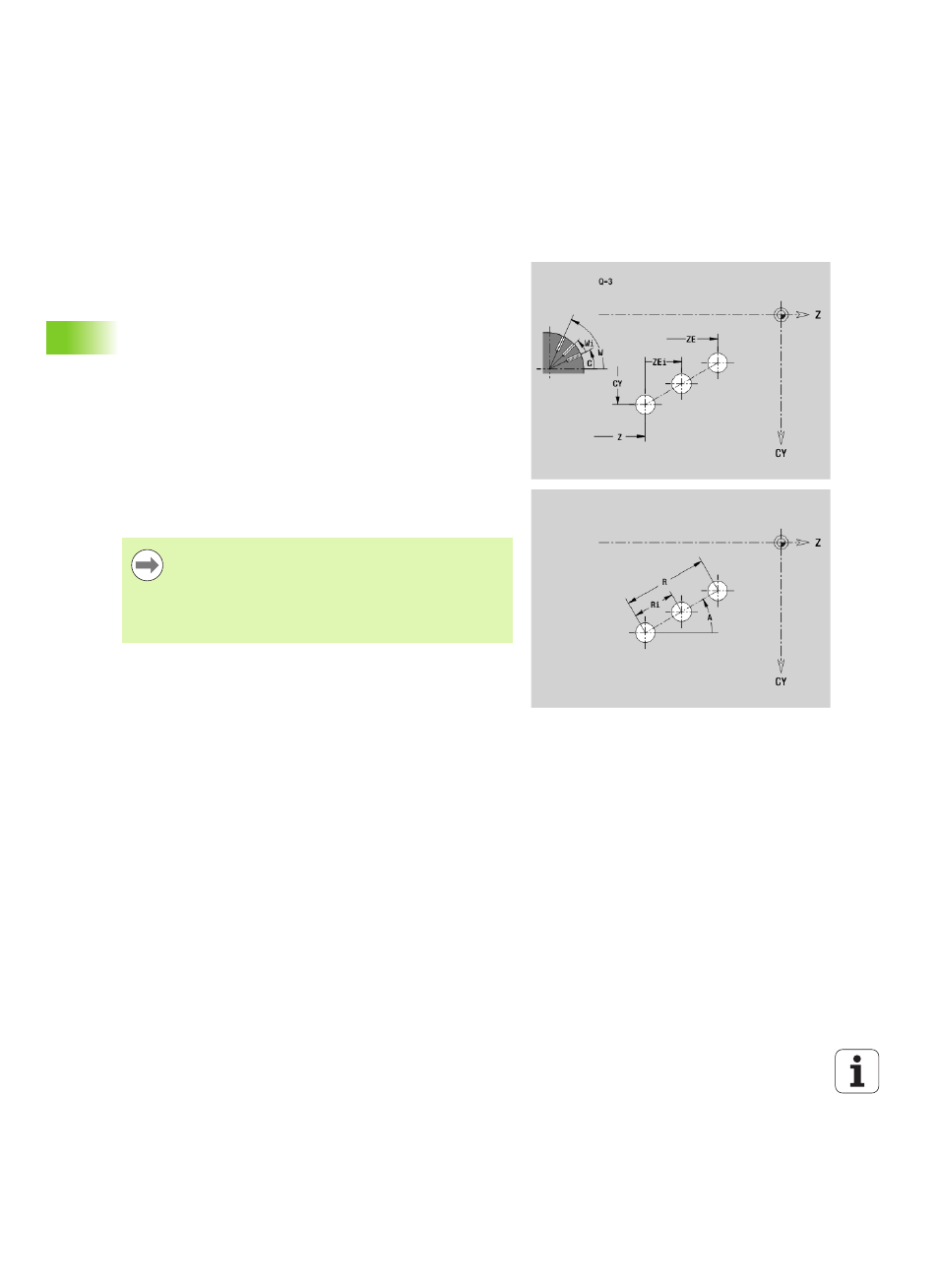

Группа отверстий на прямой на образующей
G411-Geo
G411 задает группу отверстий или фигур на прямой на
поверхности образующей. G411 влияет на определяемую (-ое) в
следующем кадре фигуру/отверстие (G310...315, G317).
Параметр
Q
Количество фигур (по умолчанию: 1)
Z
Начальная точка
C
Начальная точка (начальный угол)
CY Начальная точка как "размер отрезка", привязка: развертка
образующей на "отсчетном диаметре"
ZE
Конечная точка
ZEi Расстояние между фигурами в направлении Z
W
Конечная точка (конечный угол)
Wi
Угловое расстояние между фигурами
A
Угол к оси Z; (по умолчанию: 0°)
R
Общая длина группы
Ri
Расстояние между фигурами (расстояние модели)
При программировании "Q, Z и C" отверстия/фигуры
равномерно распределяются по длине окружности.
Программируйте отверстие/фигуру в следующем
кадре без центра.
Цикл фрезерования вызывает в следующем кадре
отверстие/фигуру, но не определение модели.
