Дуга окружности на контуре образующей
G112-/G113-Geo
G112/G113 задает дугу окружности на контуре образующей.

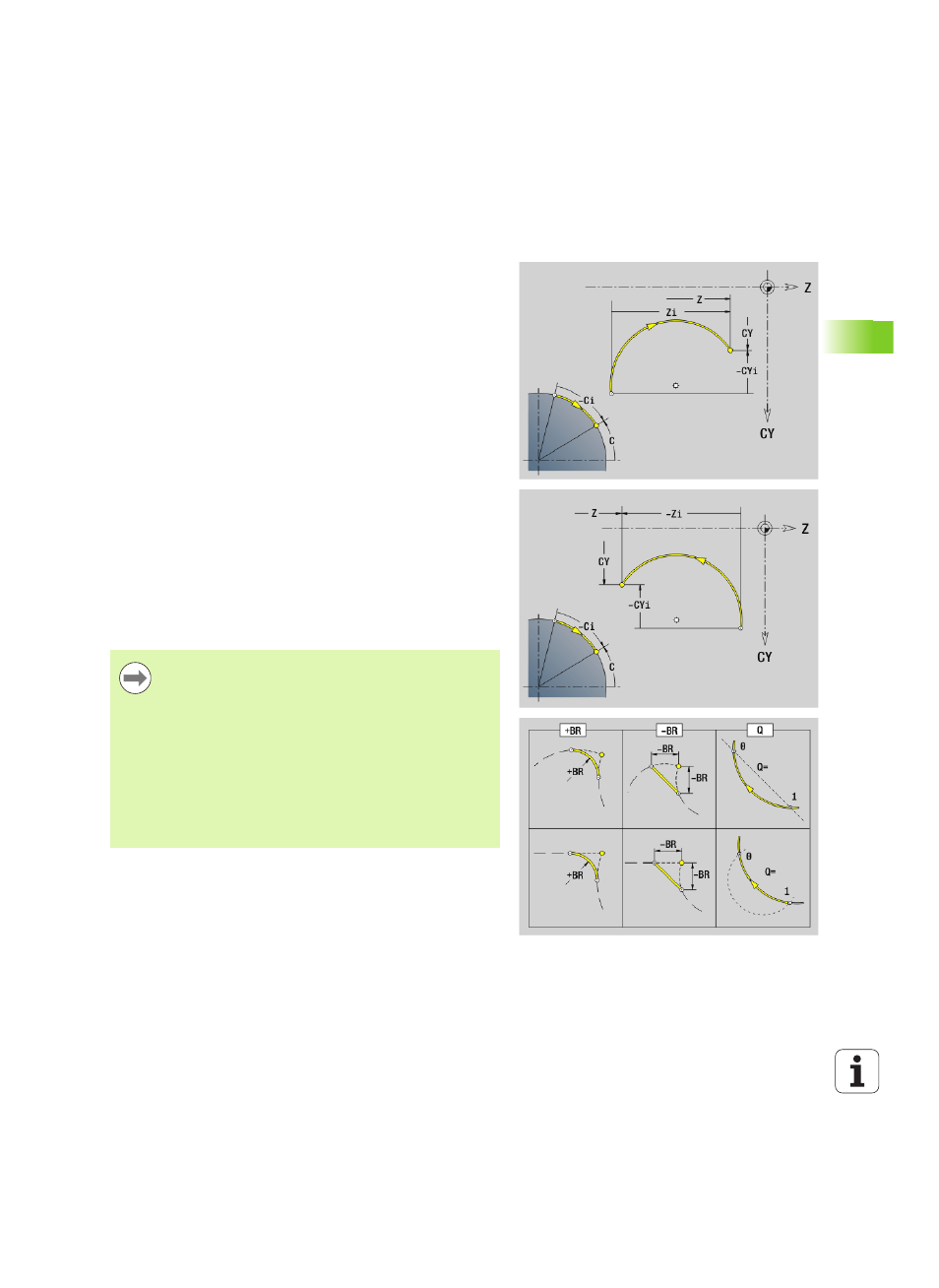

Направление вращения: см. вспомогательный рисунок
Параметр
Z
Конечная точка
C
Конечная точка (конечный угол)
CY Конечная точка как "размер отрезка", привязка: развертка
образующей на "отсчетном диаметре"
R
Радиус
K
Центральная точка в направлении Z
W
Угол центральной точки
J
Угол центральной точки как "размер отрезка"
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку
при вводе фаски/скругления.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
Программирование
Z, CY: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
K, J: абсолютно или в приращениях
Программируйте Z – C или Z – CY, либо K – W или K
– J
Программируйте или "центральную точку", или
"радиус"
Для "радиуса": возможна лишь дуга <= 180°
