HEIDENHAIN MANUALplus 620, CNC PILOT 640 427
4.35 G-
фу
н
кц
и
и
из
предше
ств
ующих
систе
м
управ
л
ения
Простые циклы точения

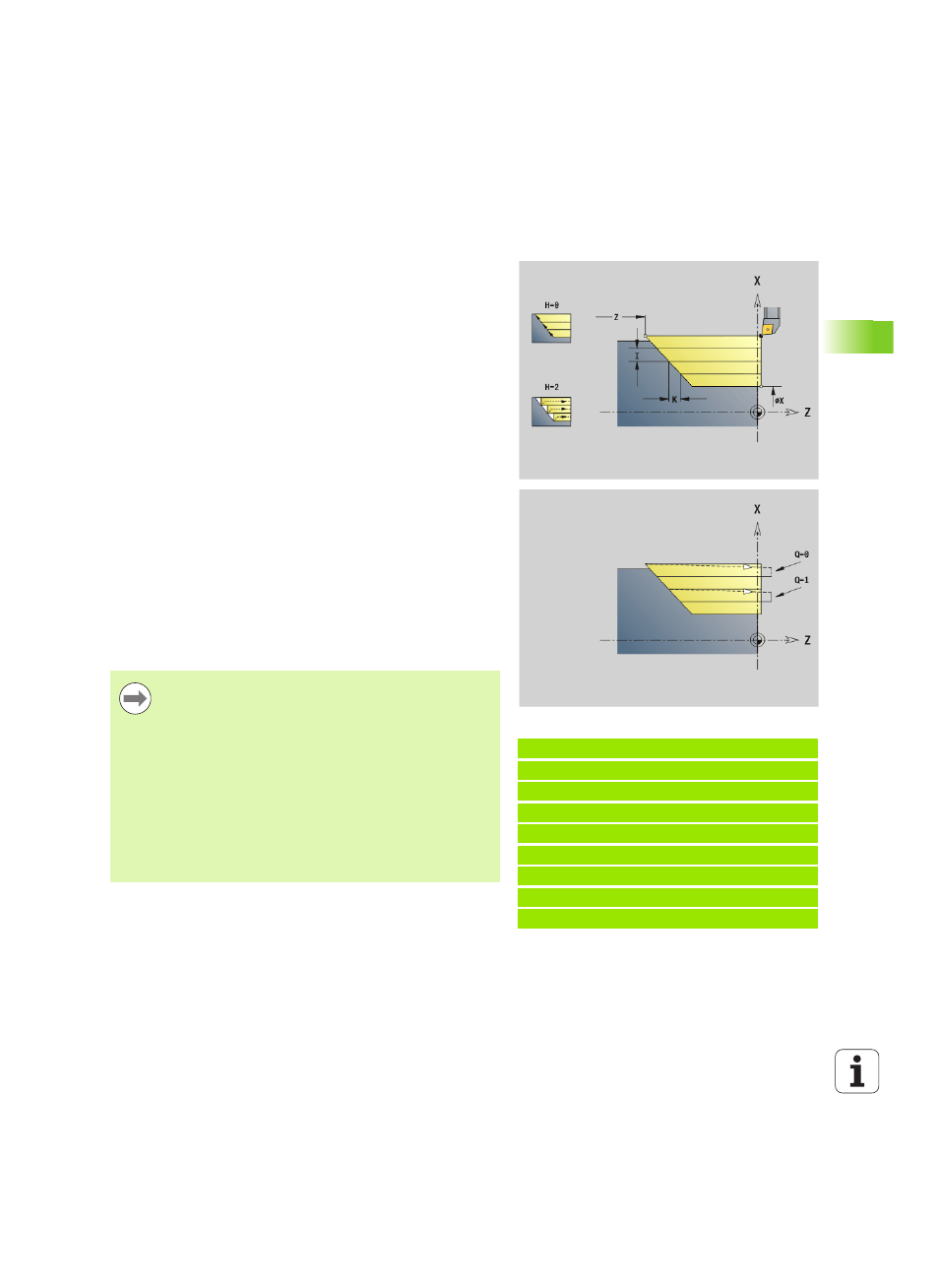

Простое продольное точение G81
G81 выполняет черновую обработку описанной с помощью
текущей позиции инструмента и "X, Z" зоны контура. При наклоне
угол определяется с помощью I и K.
Система ЧПУ распознает внешнюю/внутреннюю обработку на
основе положения точки назначения. Распределение срезов
рассчитывается так, чтобы избежать "шлифующего прохода", а
вычисленная подача на врезания составляет <= "I".
Пример: G81
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G81 X100 Z-70 I4 K4 Q0
N4 G0 X100 Z2
N5 G81 X80 Z-60 I-4 K2 Q1
N6 G0 X80 Z2
N7 G81 X50 Z-45 I4 Q1
. . .
Параметр
X
Начальная точка контура Х (диаметр)
Z Конечная точка контура
I Максимальная подача на врезание по Х
K Смещение в направлении Z (по умолчанию: 0)
Q G-функция Подача на врезание (по умолчанию: 0)
 0: подача на врезание с G0 (ускоренный ход)
 1: подача на врезание с G1 (подача)
V Отвод (по умолчанию: 0)
 0: обратно к стартовой точке цикла по Z и последний
диаметр отвода по Х
 1: возврат к стартовой точке цикла
H Тип отвода (по умолчанию: 0)
 0: снимает стружку после каждого прохода вдоль контура
 2: поднимается под углом 45°; сглаживание контура не
производится
 Программирование X, Z:: абсолютно, в
приращениях или с самоудержанием
 Коррекция радиуса режущей кромки не
производится.
 Безопасное расстояние после каждого прохода:
1 мм.
 G57-припуск
 рассчитывается с правильным знаком числа
(поэтому припуски при внутренних обработках
невозможны)
 остается действительным после конца цикла
 Припуск G58 не рассчитывается.
