324 DIN-программирование
4.22
Цик
л
ы
св
ер
л
е
ния

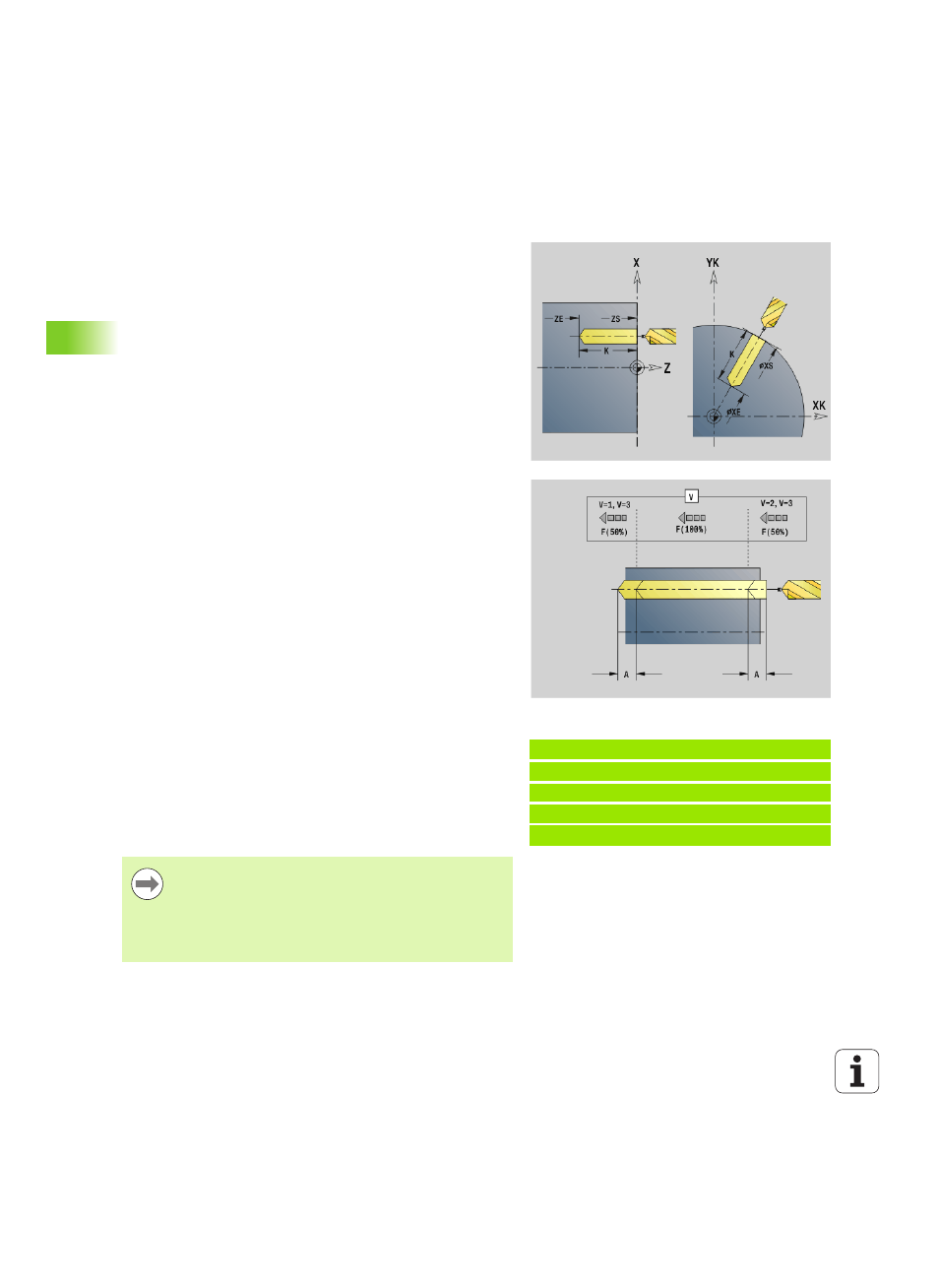

Цикл сверления G71
G71 изготавливает аксиальные/радиальные отверстия
установленными или приводными инструментами.
Пример: G71
. . .
N1 T5 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-25 A5 V2 [сверление]
. . .
Параметр
ID
Контур сверления – имя описания отверстия
NS Номер кадра контура
 Ссылка на контур отверстия (G49, G300 или G310-Geo)
 Ввод отсутствует: отдельное отверстие без описания
контура
XS Начальная точка радиального отверстия (диаметр)
ZS Начальная точка аксиального отверстия
XE Конечная точка радиального отверстия (диаметр)
ZE Конечная точка аксиального отверстия
K Глубина сверления (альтернативно XE/ZE)
A Длина рассверливания/просверливания (по умолчанию: 0)
V Варианты просверливания (уменьшение подачи 50 %) –
(по умолчанию: 0)
 0: без уменьшения подачи
 1: уменьшение просверливания
 2: уменьшение рассверливания
 3: уменьшение рассверливания и просверливания
RB Плоскость отвода (радиальные отверстия, отверстия в
плоскости YZ: диаметр) – (по умолчанию: отвод к
стартовой позиции или на безопасное расстояние)
E Время выдержки для выхода из материала на дне
отверстия (в секундах) – (по умолчанию: 0)
D Тип отвода (по умолчанию: 0)
 0: на ускоренном ходу
 1: на подаче
BS Начало, номер элемента (номер первого обрабатываемого
отверстия шаблона)
BE Конец, номер элемента (номер последнего
обрабатываемого отверстия шаблона)
H Тормоз (шпинделя) выкл. (по умолчанию: 0)
 0: тормоз шпинделя вкл
 1: тормоз шпинделя выкл
 Отдельное отверстие без описания контура:
альтернативно запрограммируйте "XS или ZS".
 Сверление с описанием контура: не программируйте
„XS, ZS".
 Группа отверстий: "NS" указывает на контур
отверстия, а не на определение модели.
