284
DIN-программирование
4.17
Цик
л
ы
то
ч
ен
и
я
, св
яз
анные
с
ко
н
тур
ом

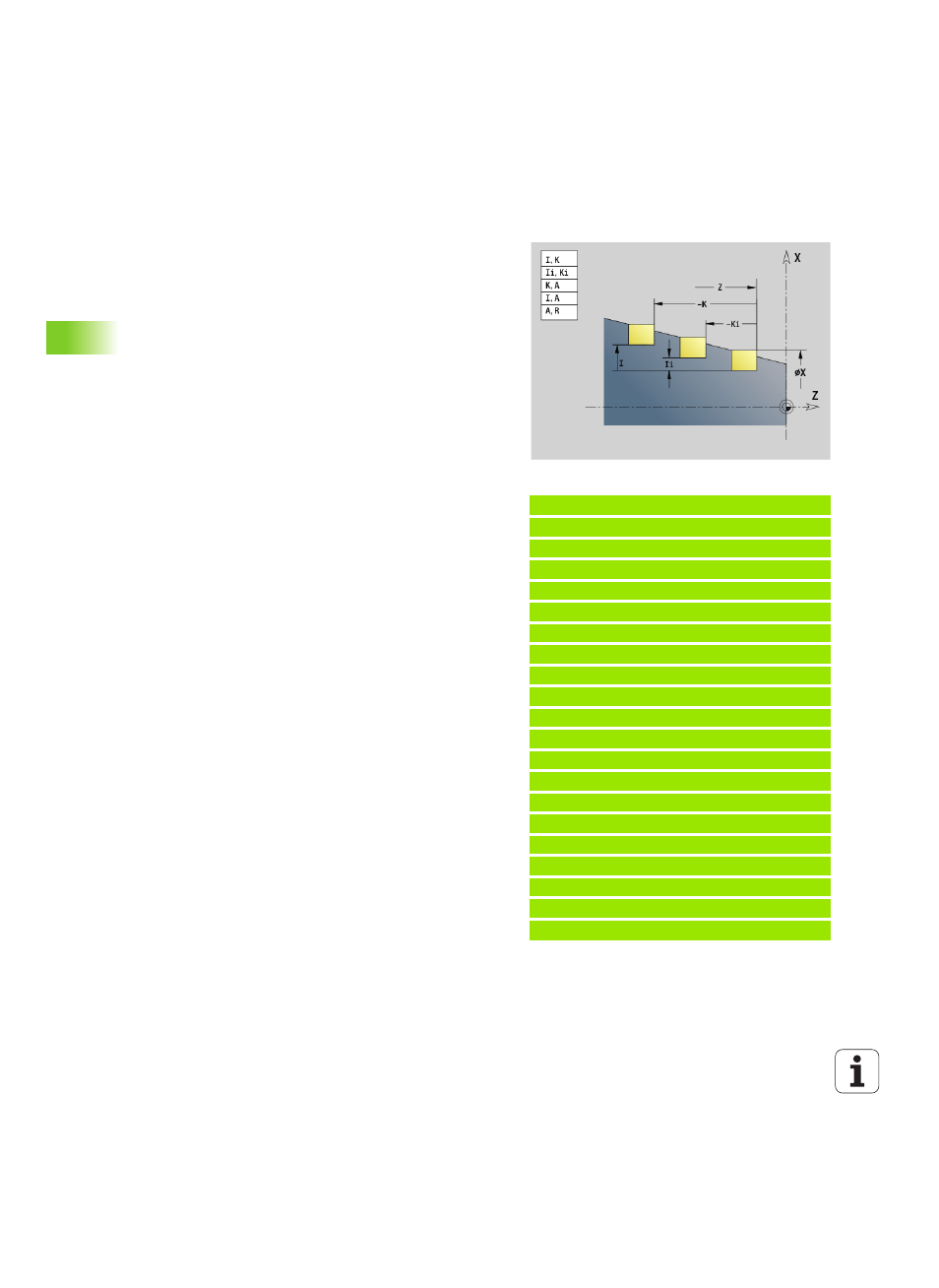

Повторение прорезки G740/G741
G740 и G741 программируются перед G860, для того чтобы
повторить определяемый циклом G860 контур врезания.
Допустимы следующие комбинации параметров:
I, K
Ii, Ki
I, A
K, A
A, R
G740 не поддерживает параметры A и R.
Пример: G740, G741
. . .
ВСПОМОГАТЕЛЬНЫЙ КОНТУР ID"врезка"
N 47 G0 X50 Z0
N 48 G1 Z-5
N 49 G1 X45
N 54 G1 Z-15
N 56 G1 Z-17
ОБРАБОТКА
N 162 T4
N 163 G96 S150 G95 F0.2 M3
N 165 G0 X120 Z100
N 166 G47 P2
N 167 G741 K-50 Q3 A180
N 168 G860 I0.5 K0.2 E0.15 Q0 H0
N 172 G0 X50 Z0
N 173 G1 X40
N 174 G1 Z-9
N 175 G1 X50
N 169 G80
N 170 G14 Q0
. . .
Параметр
X
Стартовая точка Х (диаметр). Смещает начальную точку
определяемого в G860 контура врезания на эти
координаты.
Z
Стартовая точка Z. Смещает начальную точку
определяемого в G860 контура врезания на эти
координаты.
I
Расстояние между первым и последним контуром
врезания (направление X).
K
Расстояние между первым и последним контуром
врезания (направление Z).
Ii
Расстояние между контурами врезания (направление X).
Ki
Расстояние между контурами врезания (направление Z).
Q
Количество контуров врезания
A
Угол, под которым расположены контуры врезания.
R
Длина. Расстояние между первым и последним контуром
врезания.
Ri
Длина. Расстояние между контурами врезания.
