HEIDENHAIN MANUALplus 620, CNC PILOT 640

523

6.6

Линейные

и

кр

уг

овые

пере

мещения

,

ос

ь

Y

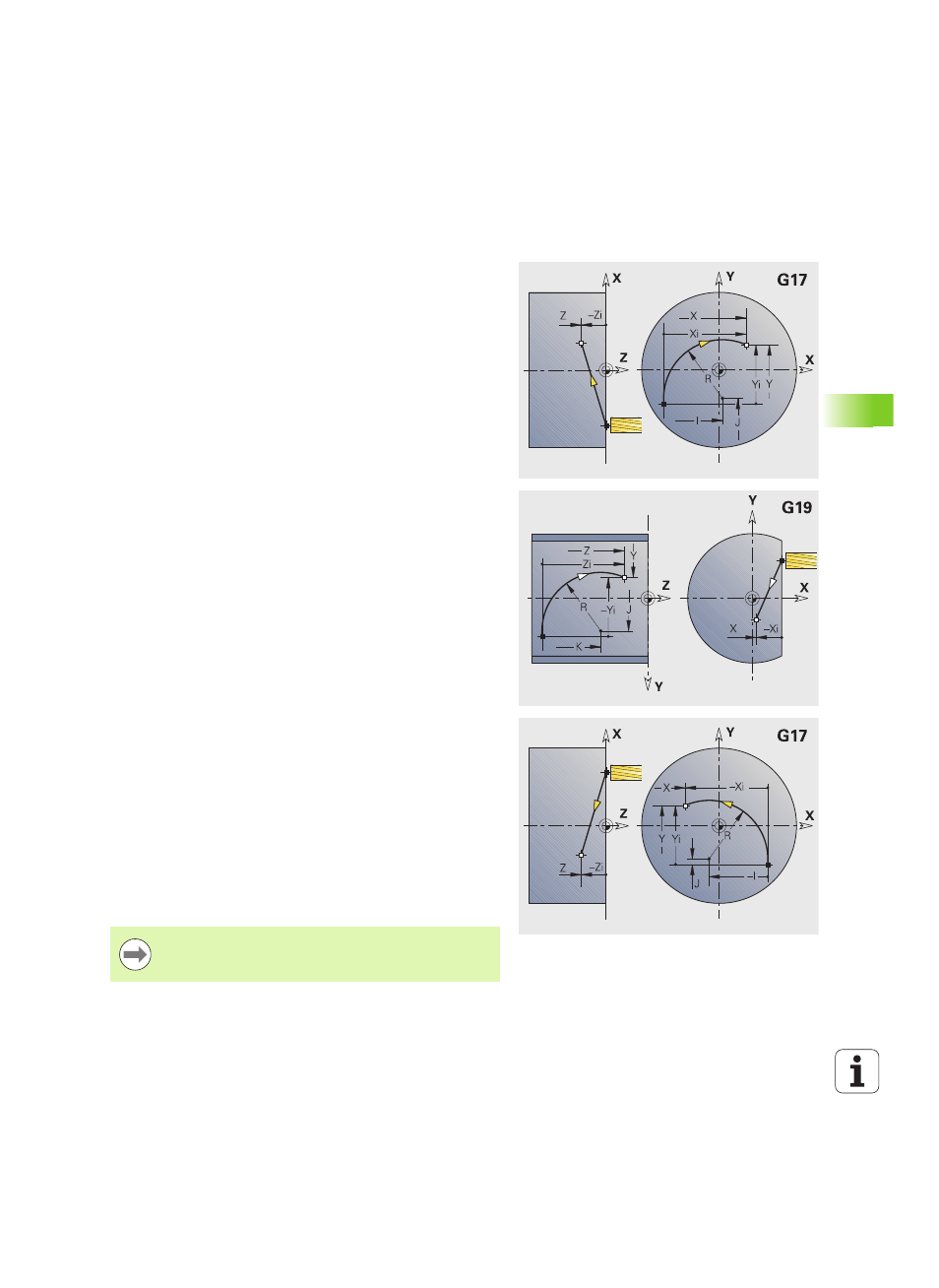

Фрезерование: круговое движение G12, G13 –
абсолютное проставление размеров центра

G12/G13 выполняет перемещение по дуге с подачей до "конечной

точки".

G12/G13 выполняется в зависимости от плоскости обработки:

G17 интерполяция в плоскости XY

Подача в направлении Z

Определение центра: при помощи I, J

G18 интерполяция в плоскости XZ

Подача в направлении Y

Опредление центра: при помощи I, К

G19 интерполяция в плоскости YZ

Подача в направлении X

Определение центра: при помощи J, К

Если центр круга не запрограммирован, то Система ЧПУ

рассчитывает центр, дающий кратчайшую дугу окружности.

Параметр
X

Конечная точка (диаметр)

Y

Конечная точка

Z

Конечная точка

I

Абсолютный центр (радиус)

J

Абсолютный центр

K

Абсолютный центр

R

Радиус

Q

Точка пересечения. Конечная точка, когда отрезок

пересекает дугу окружности (по умолчанию: 0):

Q=0: ближняя точка пересечения

Q=1: дальняя точка пересечения

B

Фаска/скругление. Задает переход к следующему

элементу контура. Программируйте теоретическую

конечную точку, если вводится фаску/скругление.

Значение не введено: плавный переход

B=0: не плавный переход

B>0: радиус скругления

B<0: ширина фаски

E

Коэффициент специальной подачи для фаски/скругления

(по умолчанию:1)

Специальная подача = активная подача * E (0 < E <= 1)

Программирование X, Y, Z: абсолютно, в

приращениях, с самоудержанием или "?"
