502
DIN-программирование для оси Y
6.2
Конт
ур
ы
в
пл
о
ск
о
сти
XY

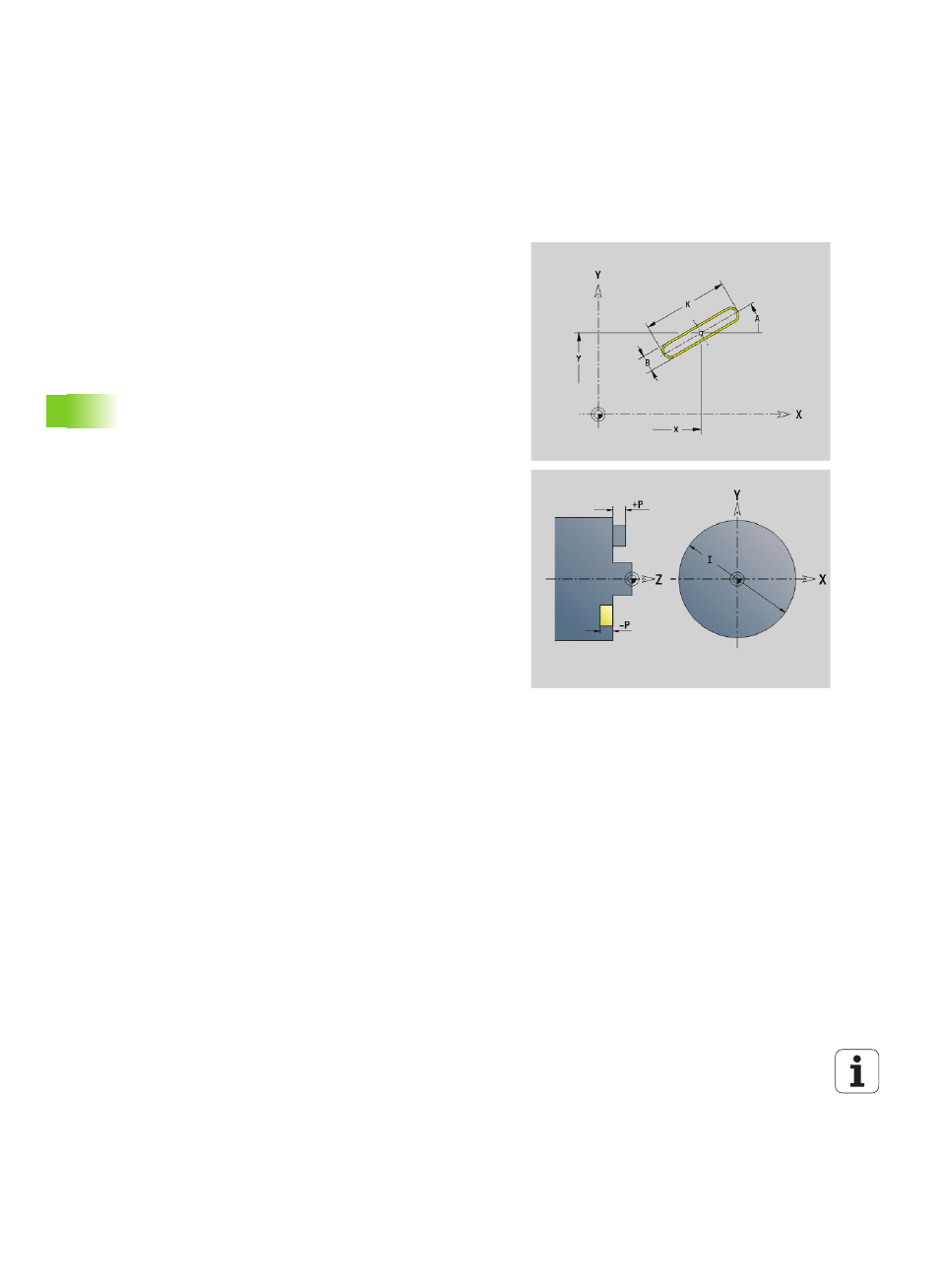

Линейная канавка в плоскости XY G371-Geo
G371 задает линейную канавку в плоскости XY.
Параметр
X
Центр сверления канавки (радиус)
Y
Центр канавки
K
Длина канавки
B
Ширина канавки
A
Начальный угол (привязка: положительная ось X; по
умолчанию: 0°)
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
I
Диаметр ограничения (для ограничения резания)
Значение не введено: "Х" из идентификатора раздела
"I" перезаписывает "X" из идентификатора раздела
