HEIDENHAIN MANUALplus 620, CNC PILOT 640

101

2.5

Юниты

Св

ер

л

ение

по

ос

и

C

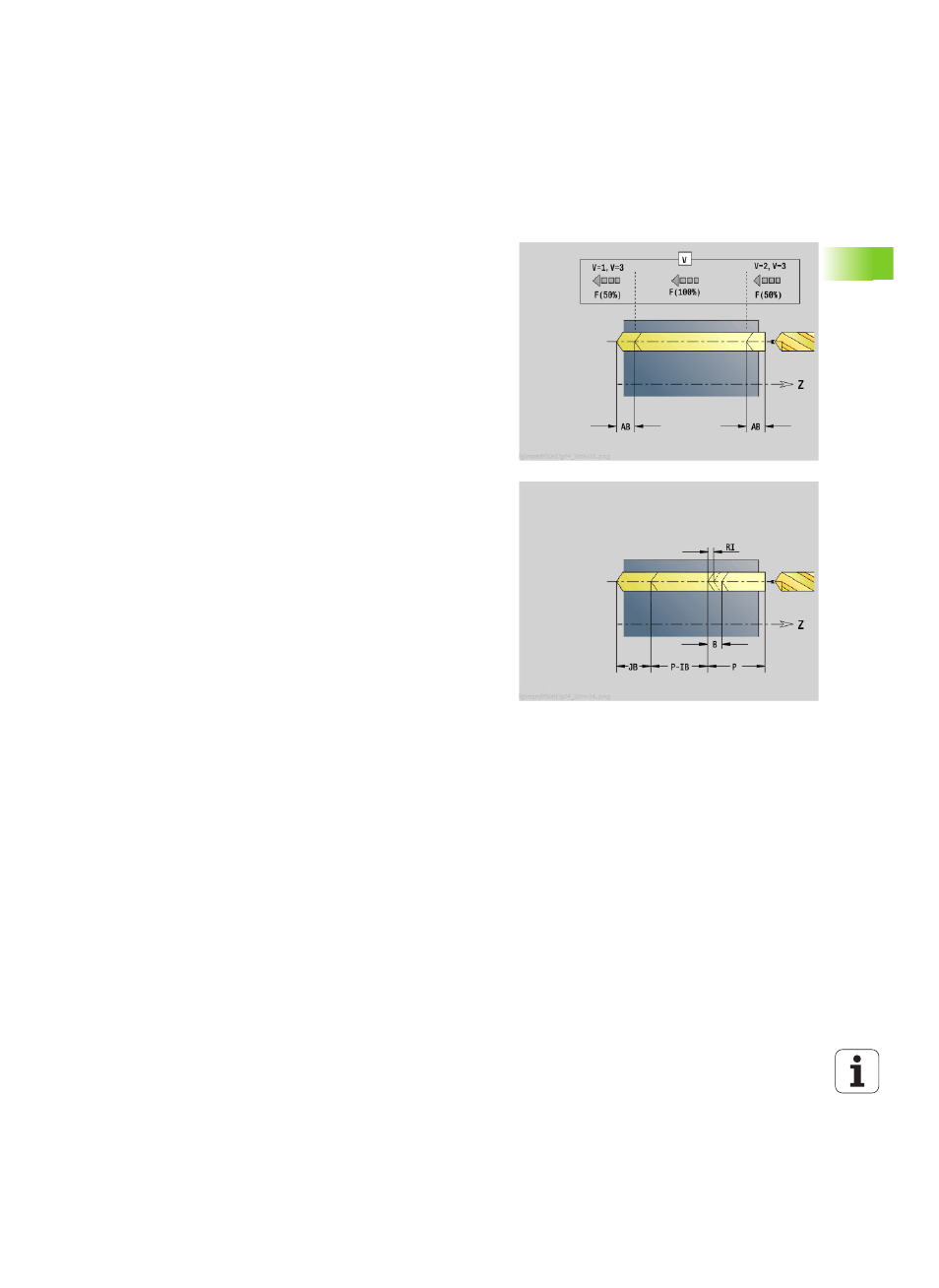

Юнит "ICP сверление, ось С"

Юнит выполняет отверстие или группу отверстий на торцевой или

боковой поверхности. Позиции отверстий, а также другие детали

задаются с помощью ICP.

Имя юнита: G74_ICP_C / Цикл: G74 (см. страницу 330)

Доступ к технологической базе данных:

Тип обработки: сверление

Параметры, на которые оказывается влияние:

F, S

Форма Шаблон
FK

Контур готовой детали

NS

Номер стартового кадра контура

Форма Цикл
E

Время выдержки в конце отверстия (по умолчанию: 0)

D

Возврат на

0: ускоренный ход

1: подача

V

Уменьшение скорости подачи

0: без уменьшения

1: в конце отверстия

2: в начале отверстия

3: в начале и конце отверстия

AB

Длина засверливания/просверливания (расстояние

для сокращения подачи)

P

Глубина сверления

IB

Значение уменьшения глубины сверления: значение,

на которое уменьшается глубина сверления после

каждого прохода.

JB

Минимальная глубина сверления: если вы задали

значение уменьшения глубины сверления, то глубина

будет уменьшаться только до заданного в JB значения.

B

Расстояние отвода: значение, на которое отводится

инструмент после достижения соответствующей

глубины сверления.

RI

Внутреннее безопасное расстояние. Расстояние для

повторного подвода внутри отверстия (по умолчанию:

безопасное расстояние SCK).

RB

Плоскость возврата (по умолчанию: назад к стартовой

позиции или на безопасное расстояние)
