HEIDENHAIN MANUALplus 620, CNC PILOT 640
381
4.27
Цик
л
ы
гравировки

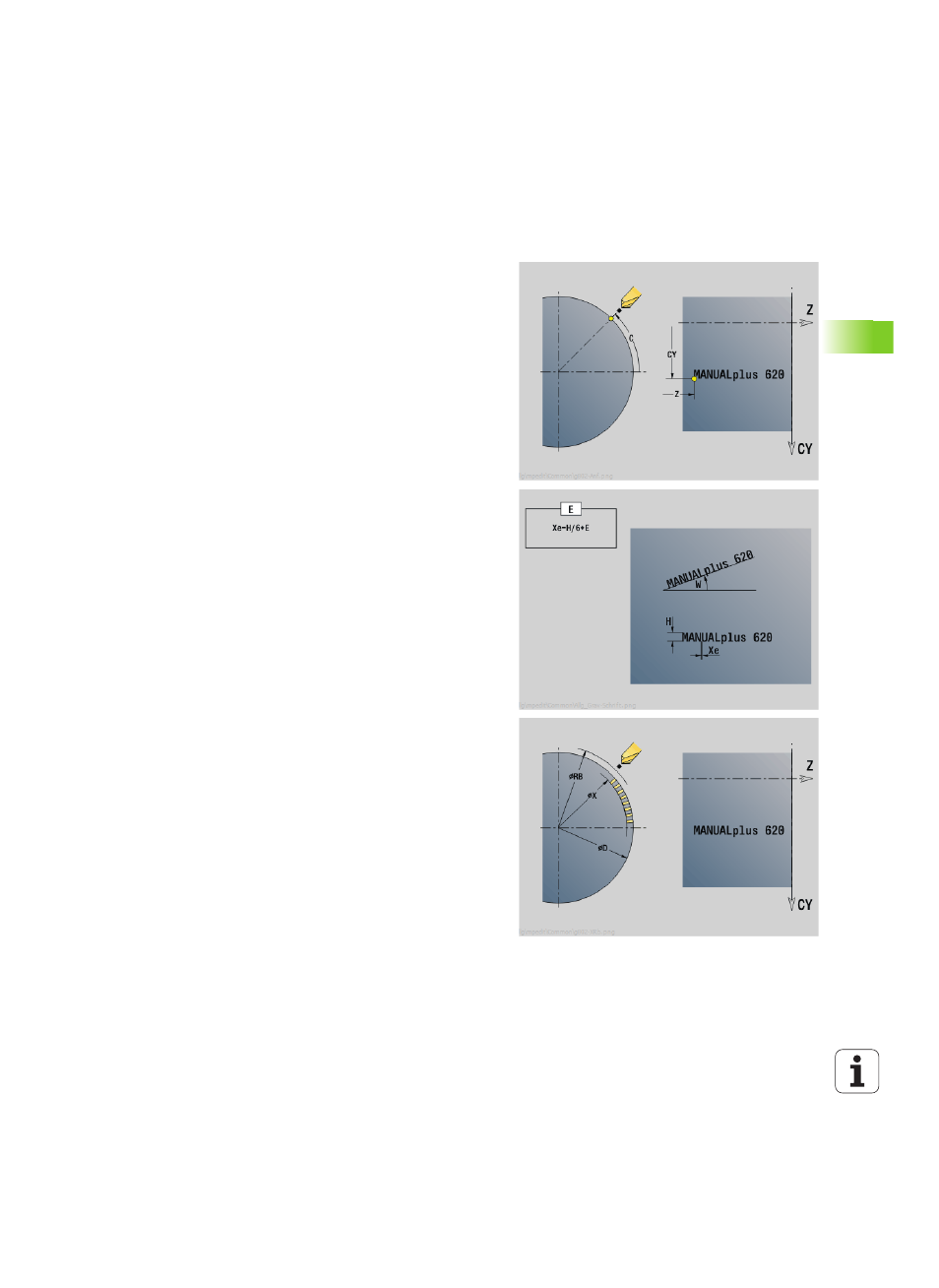

Гравировка на поверхности образующей
G802
G802 гравирует последовательность символов в линейном
порядке на боковой поверхности. Таблица символов и
дополнительная информация: см. страницу 378
Циклы гравируют начиная со стартовой позиции, или
соответственно с активной позиции, если не задана стартовая.
Пример: если одна надпись гравируется с несколькими вызовами,
задайте сначала при первом вызове стартовую позицию. Другие
вызовы программируются без стартовой позиции.
Параметр
Z
Начальная точка
C
Начальный угол
CY
Начальная точка
X
Конечная точка (диаметр). Позиция Х, с которой
начинается фрезерование.
RB
Плоскость отвода. Позиция Х, на которую производится
отвод для позиционирования.
ID
Текст, который должен быть выгравирован
NF
Номер знака. ASCII-код знака, подлежащего гравированию
W
Угол наклона
H
Высота шрифта
E
Коэффициент удаления (расчет: смотри рис.)
D
Диаметр привязки
F
Коэффициент подачи на врезание (подача на врезание =
текущая подача * F)
