4.38 Полная обработка
Основы полной обработки
Полной обработкой называется обработка передней и задней
сторон в одной NC-программе. Настройка поддерживает полную
обработку для всех стандартных конструкций станков. Для этого
доступны функции углосинхронной передачи деталей при
вращающемся шпинделе, перемещение до жесткого упора,
контролируемого отрезания и преобразования координат. Этим
обеспечивается как оптимальная по времени полная обработка,
так и простое программирование.
Вы описываете контур токарной обработки, контуры для оси С, а
также полную обработку в одной NC-программе. Для
перезажимания в доступны экспертные программы, которые
учитывают конфигурацию токарного станка.
Преимущества "полной обработки" вы можете использовать
также и на токарных станках с одним главным шпинделем.

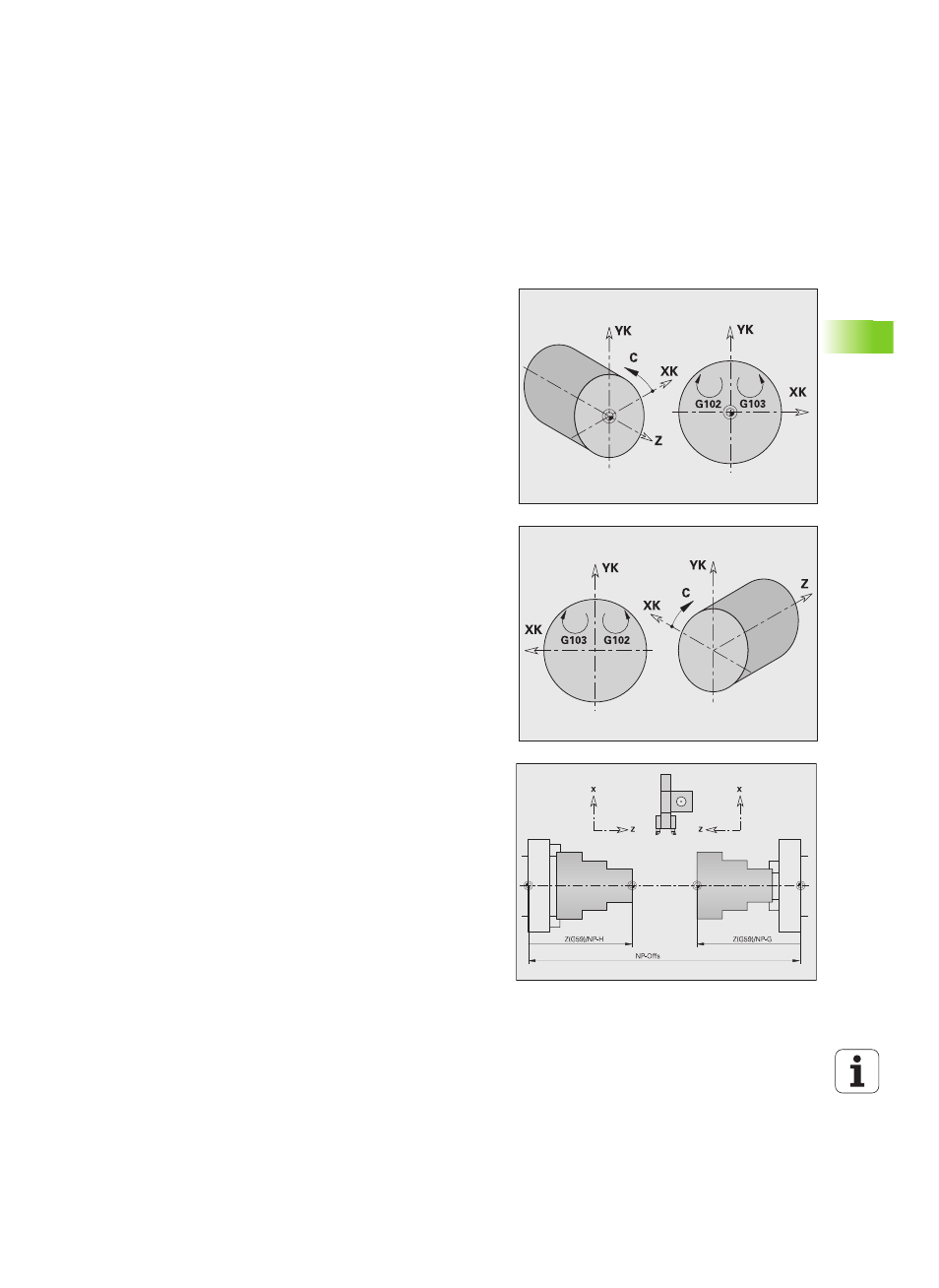

Контур задней стороны C-ось: ориентация оси XK, а с ней и
ориентация оси С, "привязано к заготовке". Из этого для задней
стороны следует:
Ориентация оси XK: "влево" (торцовая сторона: "вправо")
Ориентация оси С: "по часовой стрелке"
Направление вращения для дуги окружности при G102: "против
часовой стрелки"
Направление вращения для дуги окружности при G103: "по
часовой стрелке"
Обработка точением: Система ЧПУ поддерживает полную
обработку с помощью функций конвертации и зеркального
отображения. Благодаря этому при обработке задней стороны
можно сохранить привычные направления перемещений:
перемещения в + направлении идут от заготовки
перемещения в – направлении направлены к заготовке
Производитель станка может предоставить настроенные
экспертные программы для передачи заготовки.
Опорные точки и система координат: положение нулевой точки
станка и заготовки, а также системы координат главного
шпинделя и противошпинделя показаны на нижнем рисунке. При
такой конструкции токарного станка рекомендуется отображать
зеркально исключительно ось Z. Этим достигается то, что и при
обработке на противошпинделе действует принцип
"перемещения в положительном направлении идут от заготовки".
Как правило, экспертная программа включает в себя зеркальное
отображение оси Z и смещение нулевой точки на "NP-Offs".
(Trans_Z1)
