1.2 smart.T
u
rn-
редакт
ор
Параллельное редактирование
В smart.Turn-редакторе можно открыть одновременно до 6 NC-
программ. Редактор показывает название открытой программы в
списке. Если NC-программа была изменена, то в редакторе ее
название отмечено красным шрифтом.
Вы можете программировать в smart.Turn-редакторе, в то время
как станок отрабатывает программу в автоматическом режиме.

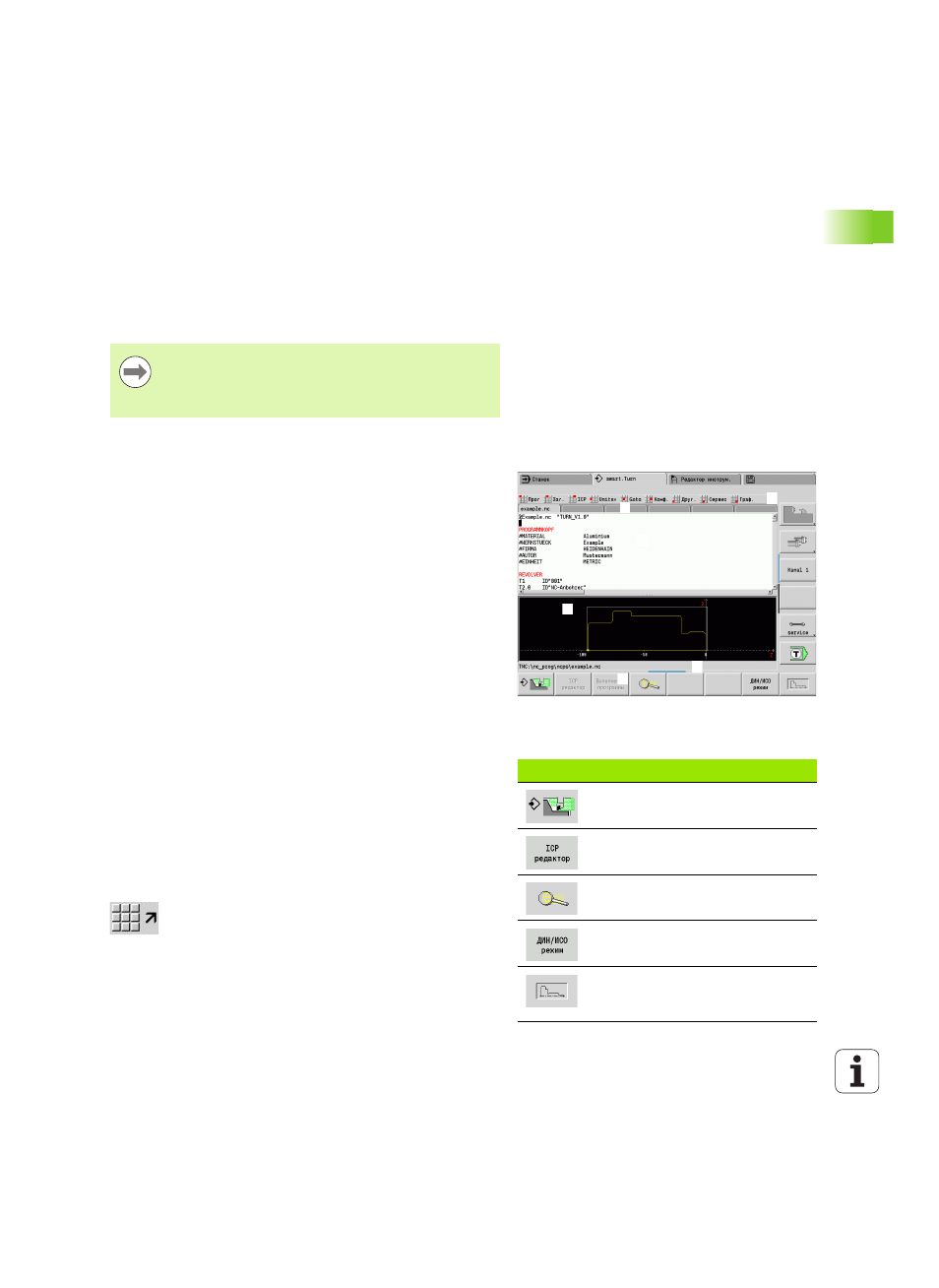

Структура экрана
1 Панель меню
2 Панель NC-программы с именами загруженных NC-программ.
Выбранная программа отмечается.
3 Окно программы
4 Отображение контура или большое окно программы
5 Клавиши Softkey
6 Строка состояния
Выбор функций редактора
Функции smart.Turn-редактора распределены между "Главным
меню" и "Подменю".
Для входа в подменю:
выберите соответствующие пункты меню
наведите курсор на раздел программы
Для перехода в верхнее меню:
нажмите клавишу ESC
нажмите пункт меню
Softkey: клавиши Softkey предназначены для быстрого перехода
в "соседние режимы работы", переключения окон редактирования
и активации графики.
smart.Turn-редактор сохраняет все открытые
программы при каждой смене режима работы.
Работающая в автоматическом режиме программа
блокируется для редактирования.
3
2
1
4
5
6
Softkey при активном окне программы
Запускает актуальную программу в
режиме моделирования.
Открывает контур, на котором
установлен курсор, в ICP.
Активирует лупу в отображении
контура.
Переключение между юнитами и
режимом DIN/ISO.
Запускает отображение контура и
начинает новое построение
контура.
