DIN-программирование
4.26
Цик
л
ы
фрез
еров
ания

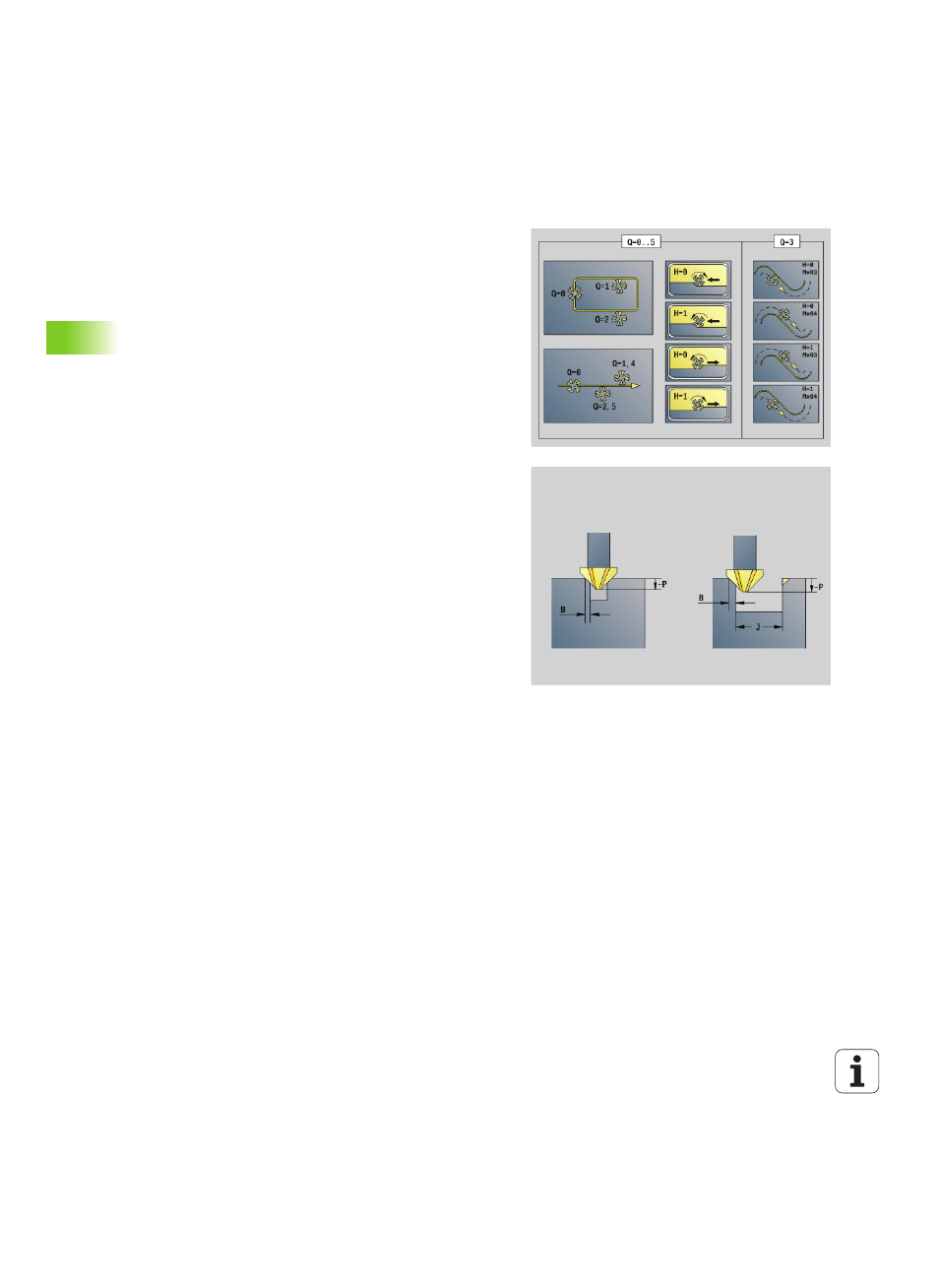

G840 – удаление грата
G840 производит удаление грата, если запрограммирована
ширина фаски B. Если контур имеет пересечения, то при помощи
типа цикла Q устанавливается, следует ли обрабатывать первую
область (со стартовой точки) или весь контур. Программируйте
только приведенные в следующей таблице параметры.
Параметры – удаление грата
Q
Тип цикла (= место фрезерования).
Открытый контур. При пересечениях "Q" определяет,
обрабатывается ли первая область (со стартовой точки)
или весь контур.
Q=0: Q=0: центр фрезы на контуре (без КРФ).
Q=1: обработка слева от контура. При пересечениях
G840 учитывает лишь первый отрезок контура
(стартовая точка: 1 точка пересечения).
Q=2: обработка справа от контура. При пересечениях
G840 учитывает лишь первый отрезок контура
(стартовая точка: 1 точка пересечения).
Q=3: в зависимости от "H" и направления вращения
фрезы фрезеровка производится слева или справа от
контура (смотри таблицу). При пересечениях G840
учитывает лишь первый отрезок контура (стартовая
точка: 1 точка пересечения).
Q=4: обработка слева от контура. При пересечениях
G840 учитывает весь контур.
Q=5: обработка справа от контура. При пересечениях
G840 учитывает весь контур.
Замкнутый контур
Q=0: центр фрезы на контуре (позиция
предварительного сверления = стартовой точке).
Q=1: фрезерование внутри
Q=2: фрезерование снаружи
Q=3..5: запрещен
Ид.
номе
р
Контур фрезерования – имя контура фрезерования
NS
Номер кадра – начало отрезка контура
Фигуры: номер кадра фигуры
Свободный открытый или замкнутый контур: первый
элемент контура (не стартовая точка)
NE
Номер кадра – конец отрезка контура
Фигуры, свободный замкнутый контур: ввод отсутствует
Свободный открытый контур: последний элемент
контура
Контур состоит из одного элемента:
Ввод отсутствует: обработка в направлении контура
Запрограммировано NS=NE: обработка против
направления контура
