Простой цикл нарезания резьбы G32

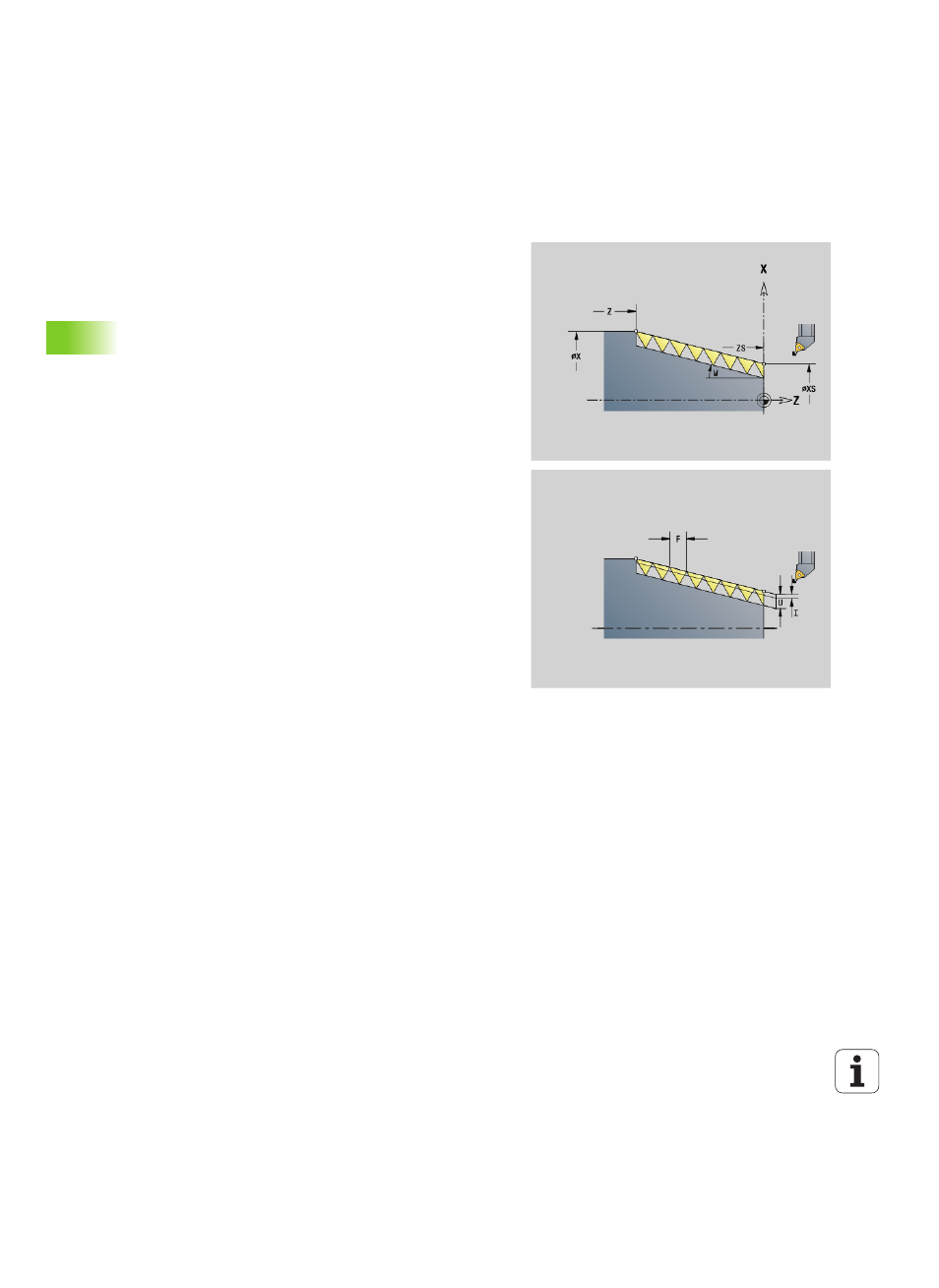

G32 выполняет простую резьбу в любом направлении и
положении (продольную, коническую или торцовую, внутреннюю
или наружную).
Параметр
X
Конечная точка резьбы (диаметр)
Z
Конечная точка резьбы
XS
Начальная точка резьбы (диаметр)
ZS
Начальная точка резьбы
BD
Внешняя/внутренняя резьба:
0: внешняя резьба
1: внутренняя резьба
F
Шаг резьбы
U
Глубина резьбы
Значение не введено: глубина резьбы рассчитывается
автоматически:
Внешняя резьба (0.6134 * F)
Внутренняя резьба (0.5413 * F))
I
Максимальная глубина резания
IC
Количество проходов. Подача рассчитывается из IC и U.
Необходимо при:
V=0 (постоянное сечение стружки)
V=1 (постоянная подача)
V
Тип подачи на врезание (по умолчанию: 0)
0: постоянное сечение стружки при всех срезах
1: постоянная подача на врезание
2: с остаточным распределением резания. Первая
подача на врезание = "остаток" деления глубины резьбы/
глубину резания. "Последний проход" разделяется на 1/
2-, 1/4-, 1/8- и 1/8-прохода.
3: подача на врезание вычисляется из шага резьбы и
частоты вращения
4: как MANUALplus 4110
5: постоянная подача (как в 4290)
6: постоянно с остатком (как в 4290)
H
Тип смещения для сглаживания боковых поверхностей
резьбы (по умолчанию: 0)
0: без смещения
1: слева
2: справа
3: смещение попеременно справа/слева
K
Длина сбега в конечной точке резьбы (по умолчанию: 0)
