HEIDENHAIN MANUALplus 620, CNC PILOT 640 203
4.3
Основные
эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я

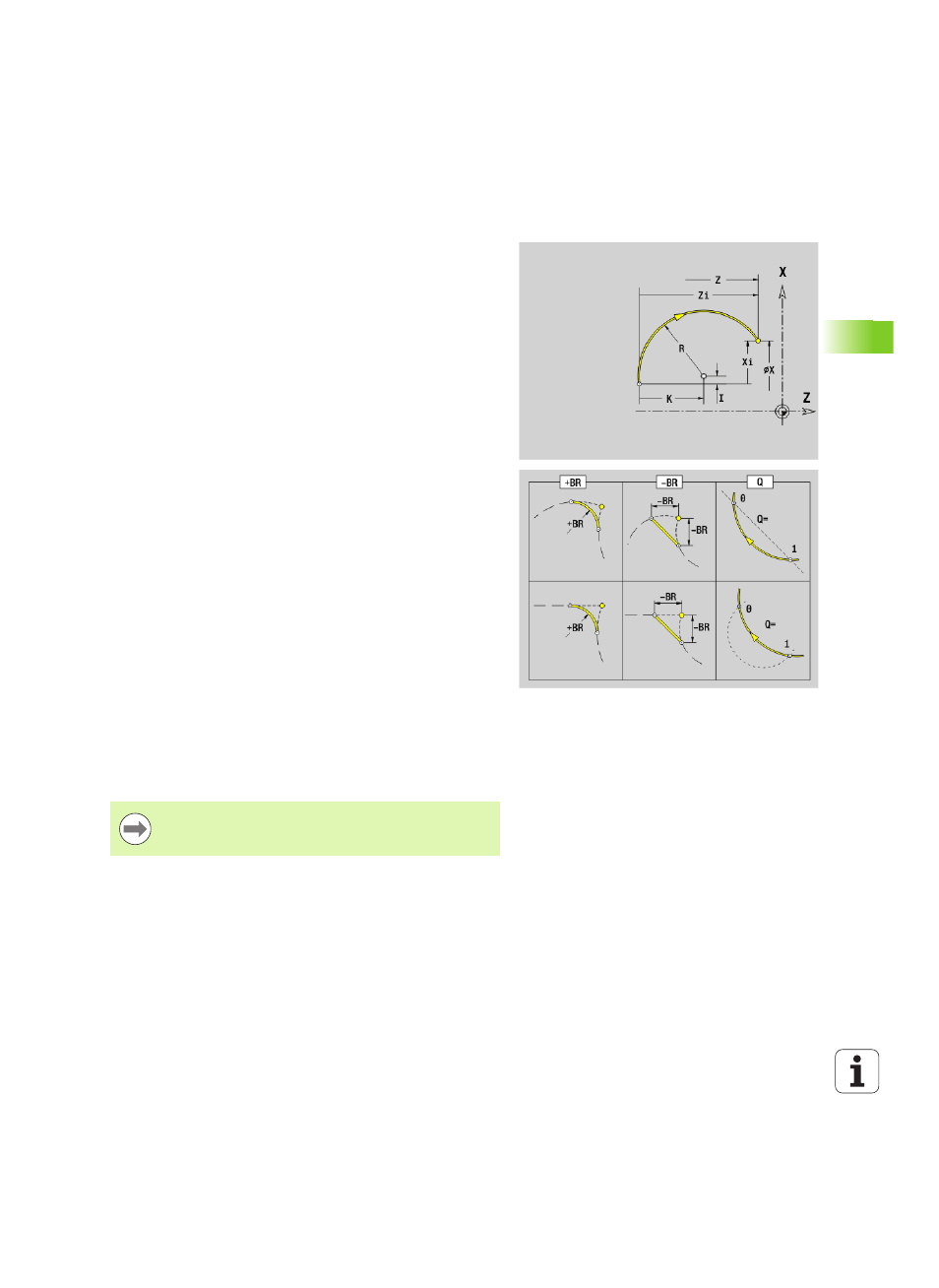

Дуга окружности контура точения G2-/G3-Geo
G2/G3 задает дугу окружности в контуре точения с проставлением
размеров центра окружности в приращениях. Направление
точения (смотри вспомогательный рисунок):
 G2: по часовой стрелке
 G3: против часовой стрелки
Параметр
X
Конечная точка элемента контура (диаметр)
Z Конечная точка элемента контура
I Центральная точка (расстояние от стартовой точки до
центральной точки как размер радиуса)
K Центр (расстояние стартовая точка – центр)
R Радиус
Q Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
 0: ближняя точка пересечения
 1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку
при вводе фаски/скругления.
 Ввод отсутствует: плавный переход
 BB=0: не плавный переход
 BR>0: радиус скругления
 BB<0: ширина фаски
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
формы" на странице 200)
FP
Не обрабатывать элемент (обязательно только для
TURN PLUS):
 0: Не обрабатывать базовый элемент (круг)
 1: Не обрабатывать элемент наложения (например,
фазы или изгиба)
 2: Не обрабатывать базовый элемент/ элемент
наложения
Программирование X, Z: абсолютно, в приращениях,
с самоудержанием или "?"
