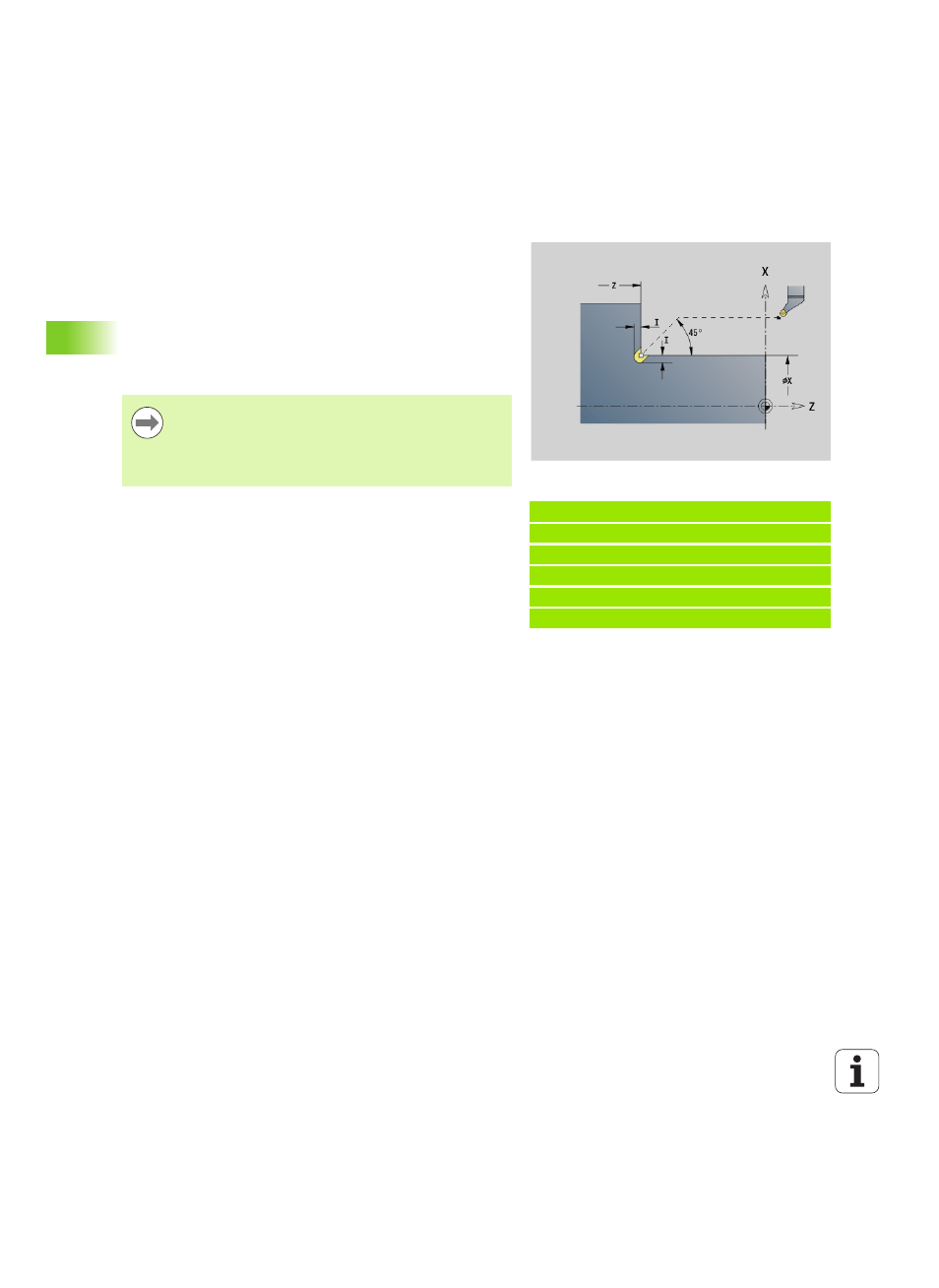

Выточка формы K G858
G858 изготавливает выточку. Созданная форма контура зависит
от используемого инструмента, так как выполняется только один
линейный проход под углом 45°.
Позиция инструмента после отработки цикла: точка старта цикла
Пример: G858
%858.nc
[G858]
N1 T9 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G858 X50 Z-30 I0.5
КОНЕЦ
Параметр
X
Угловая точка контура (диаметр)
Z
Угловая точка контура
I
Глубина выточки
Выточка изготавливается только в прямоугольных,
параллельных оси углах контура на продольной оси.
Выполняется коррекция радиуса режущей
кромки.
Припуски: не учитываются
