HEIDENHAIN MANUALplus 620, CNC PILOT 640
245
4.8
Конт
ур
обра
зу
ющей

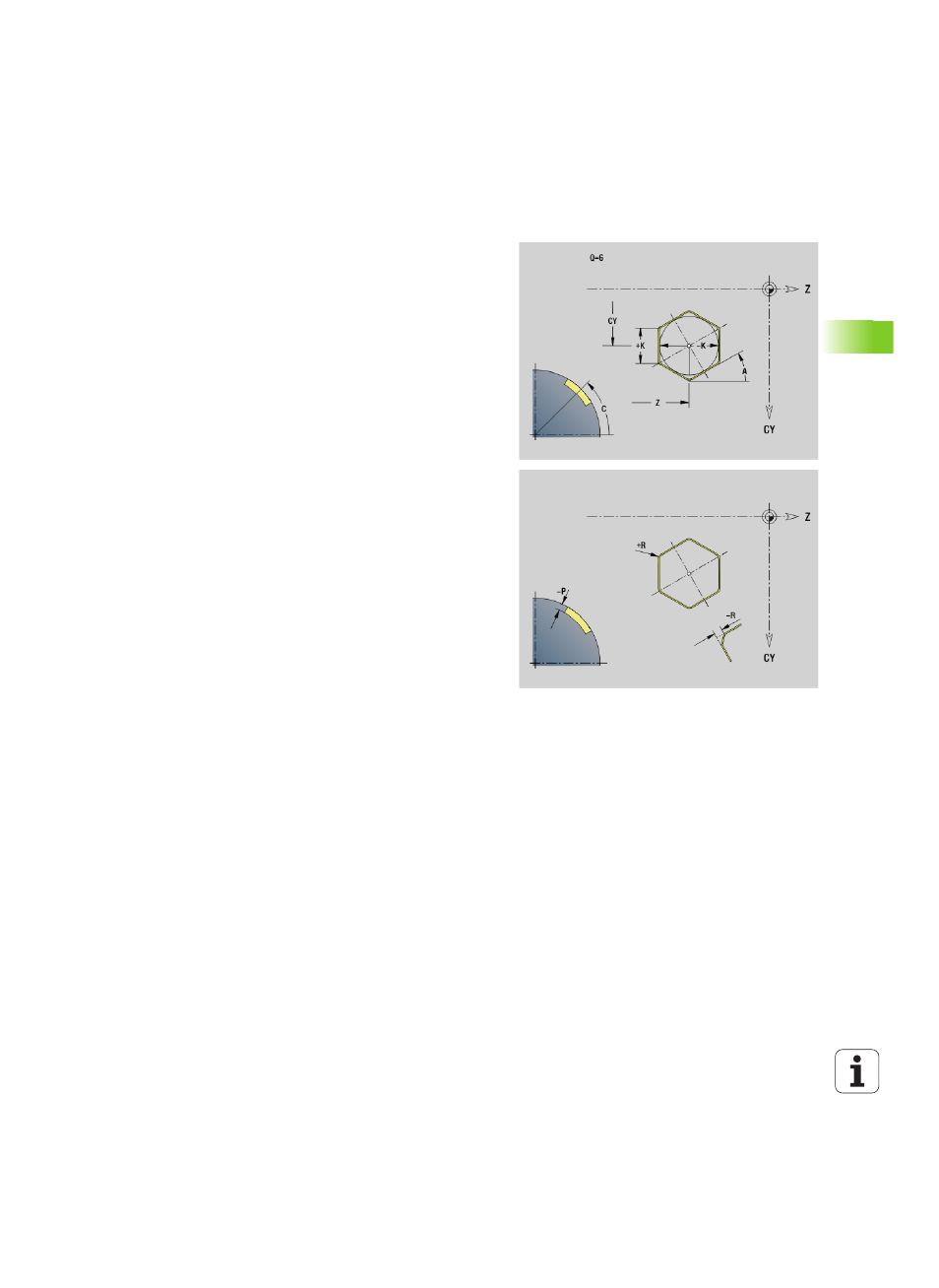

Многоугольник на образующей G317-Geo
G317 задает многоугольник на контуре образующей.
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
Q
Количество граней (Q > 2)
A
Угол к оси Z (по умолчанию: 0°)
K
Длина грани
K>0: длина грани
K<0: диаметр вписанной окружности
R
Фаска/скругление (по умолчанию: 0°)
R>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана (по умолчанию: "P" из G308)
