114 Юниты smart.Turn
2.6
Юниты
–
Предв
арительное
св
ер
л
ение
по
ос
и
C
Юнит "Предварительное сверление,
фрезерование карманов, фигуры на боковой
поверхности"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку.
Имя юнита: DRILL_MAN_TAS_C / Циклы: G845 A1 (см. страницу
370); G71 (см. страницу 324)
Доступ к технологической базе данных:
 Тип обработки: сверление
 Параметры, на которые оказывается влияние:
F, S

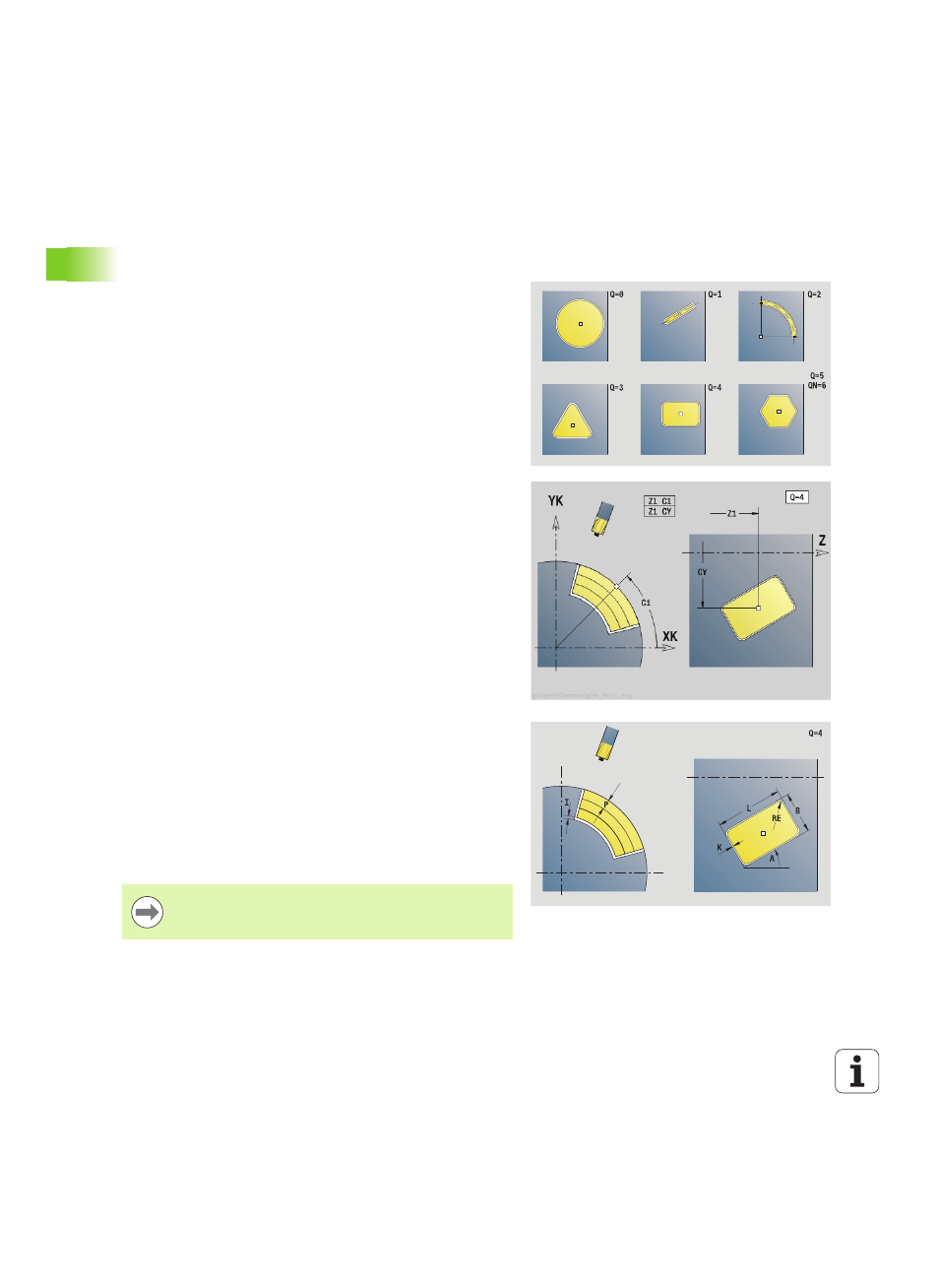

Форма Фигура
Q
Тип фигуры
 0: полный круг
 1: линейная канавка
 2: круглая канавка
 3: треугольник
 4: прямоугольник, квадрат
 5: многоугольник
QN Количество углов многоугольника – только при Q=5
(многоугольник)
Z1 Центр фигуры
C1 Угол, центр фигуры
CY Развертка, центр фигуры
X1 Верхняя грань фрезерования
P2 Глубина фигуры
L Длина грани/размер под ключ
 L>0: длина грани
 L<0: размер под ключ (внутренний диаметр
окружности) у многоугольника
B Ширина прямоугольника
RE Радиус скругления
A Угол к оси Z
Q2 Направление поворота канавки – только Q=2 (круглая
канавка)
 cw: по часовой стрелке
 ccw: против часовой стрелки
W Угол, конечная точка канавки – только Q=2 (круглая
канавка)
Программируйте только существенные параметры для
выбранного типа фигуры.
