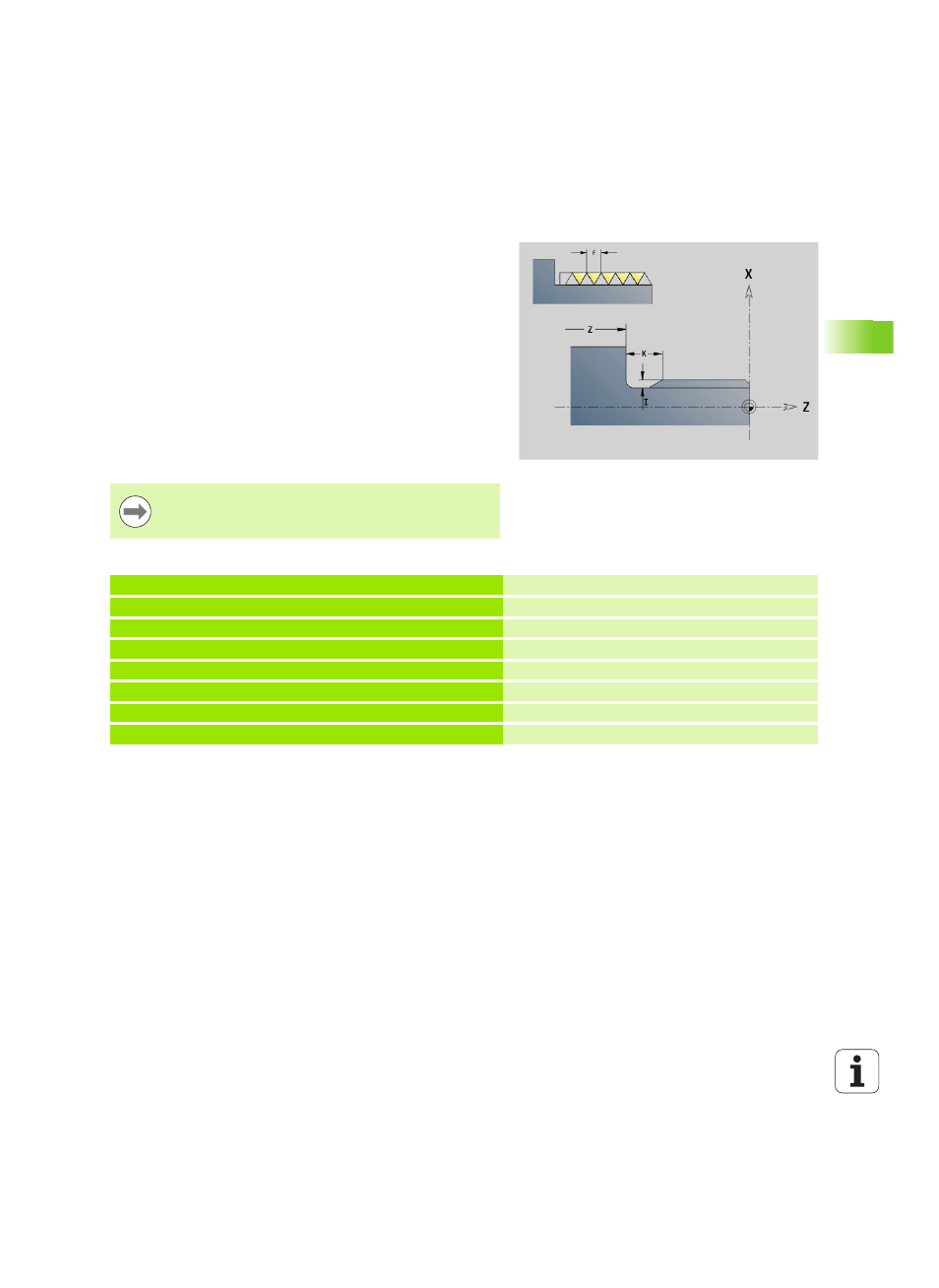

Резьба с выточкой G24–Geo
G24 задает линейный базовый элемент с продольной резьбой
и завершающей резьбовой выточкой (DIN 76). Резьба
представляет собой наружную или внутреннюю резьбу
(метрическая ISO мелкая резьба DIN 13 часть 2, ряд 1).
Пример G24-Geo
Параметр
F
Шаг резьбы
I
Глубина выточки (радиус)
K
Ширина выточки
Z
Конечная точка выточки
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
формы" на странице 200)
FP Не обрабатывать элемент (обязательно только для
TURN PLUS):
1: Не обрабатывать элемент
Программируйте G24 только в замкнутых контурах.
Резьба обрабатывается с помощью G31.
. . .
FERTIGTEIL (ГОТ. ДЕТАЛЬ)
N1 G0 X40 Z0
N2 G1 X40 BR-1,5
Начальная точка резьбы
N3 G24 F2 I1.5 K6 Z-30
Резьба с выточкой
N4 G1 X50
Завершающий поперечный элемент
N5 G1 Z-40
. . .
