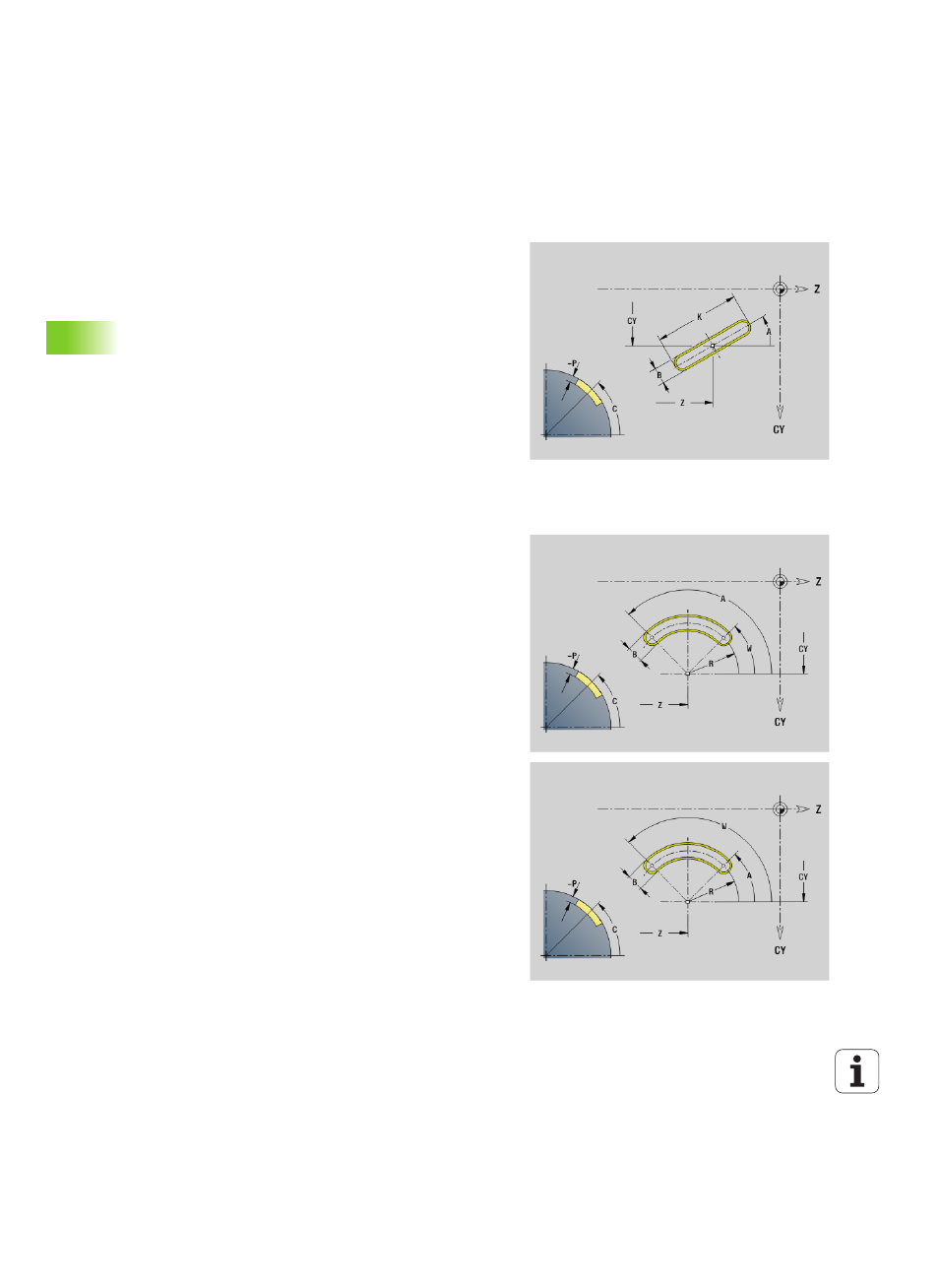

Линейная канавка на образующей G311
G311 задает линейную канавку на контуре образующей. Фигура
программируется в комбинации с G840, G845 или G846.
Круглая канавка на образующей G312-/G313
G312/G313 задает круглую канавку на контуре образующей.
Фигура программируется в комбинации с G840, G845 или G846.
G312: круглая канавка по часовой стрелке
G313: круглая канавка против часовой стрелки
Параметр
Z
Центральная точка (Z–позиция)
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
A
Угол к оси Z (по умолчанию: 0°)
K
Длина канавки
B
Ширина канавки
P
Глубина кармана
Параметр
Z
Центр
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
R
Радиус; привязка: траектория средней точки канавки
A
Начальный угол; привязка: ось Z; (по умолчанию: 0°)
W
Конечный угол; привязка: ось Z
B
Ширина канавки
P
Глубина кармана
