HEIDENHAIN MANUALplus 620, CNC PILOT 640 201
4.3
Основные
эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я

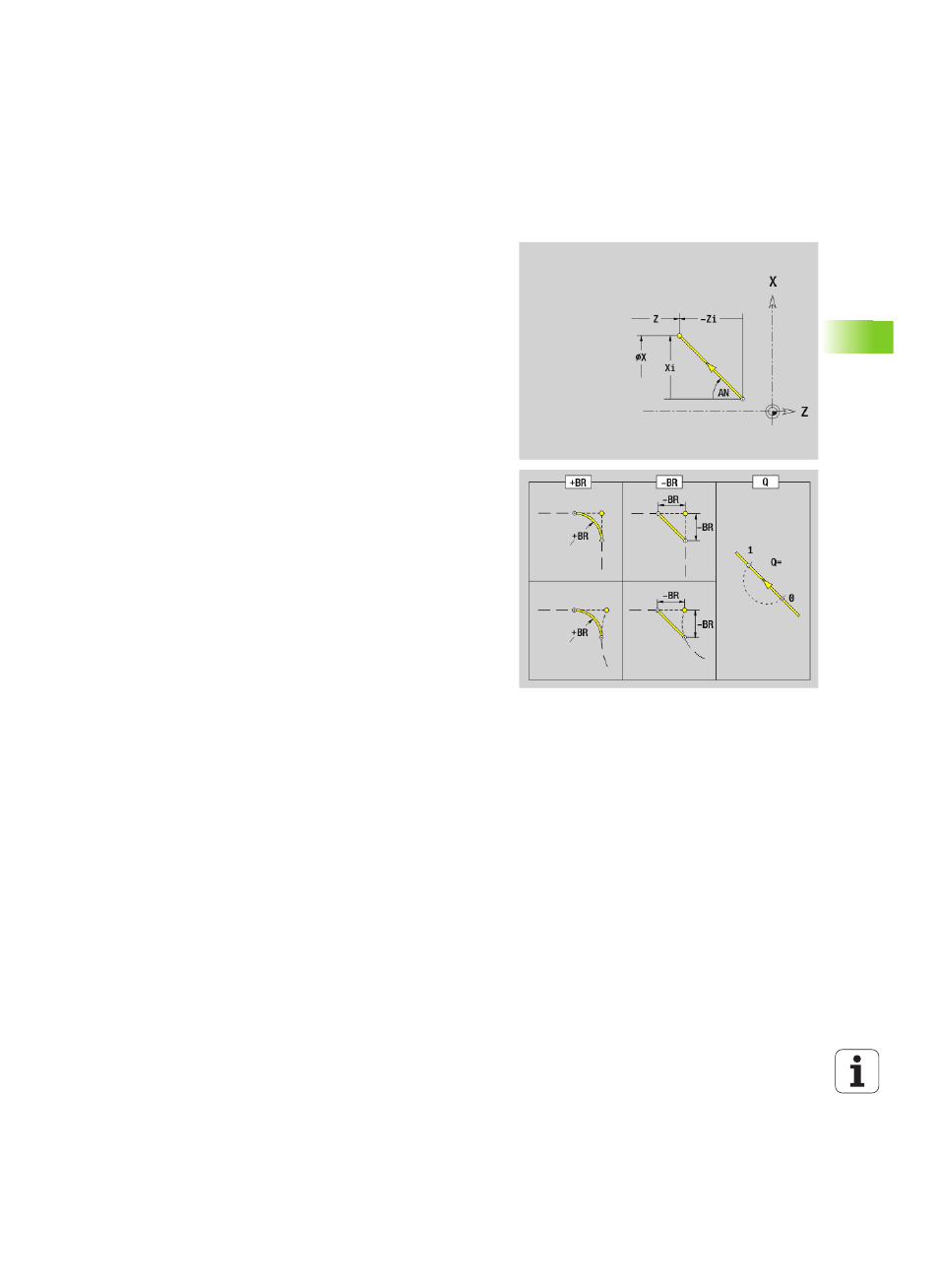

Отрезок контура точения G1–Geo
G1 задает отрезок в контуре точения.
Параметр
X
Конечная точка элемента контура (диаметр)
Z Конечная точка элемента контура
AN Угол к оси точения (направление угла: смотри
вспомогательный рисунок)
Q Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
 0: ближняя точка пересечения
 1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку
при вводе фаски/скругления.
 Ввод отсутствует: плавный переход
 BB=0: не плавный переход
 BR>0: радиус скругления
 BB<0: ширина фаски
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
формы" на странице 200)
FP
Не обрабатывать элемент (обязательно только для
TURN PLUS):
 0: Не обрабатывать базовый элемент (прямой)
 1: Не обрабатывать элемент наложения (например, фазы
или изгиба)
 2: Не обрабатывать базовый элемент/ элемент
наложения
IC Припуск на измерительный рез(диаметр измерительного
реза)
KC Длина измерительного реза
HC Счетчики измерительного реза: Количество деталей,
которые подлежат измерению
