HEIDENHAIN MANUALplus 620, CNC PILOT 640 501
6.2
Конт
ур
ы
в
пл
о
ск
о
сти
XY

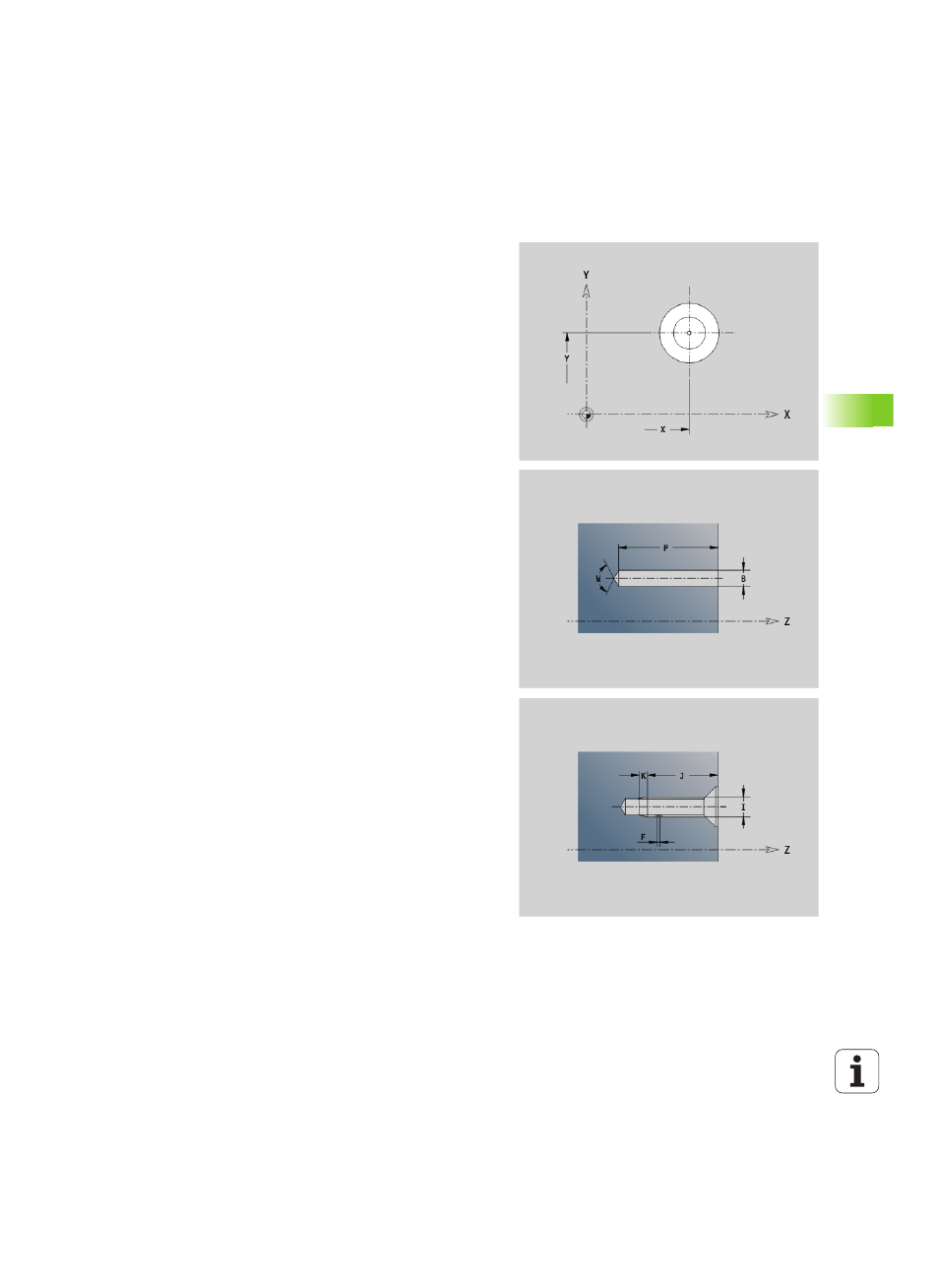

Сверление в плоскости XY G370-Geo
G370 задает сверление с зенкерованием и резьбой в плоскости
XY.
Параметр
X
Центр сверления (радиус)
Y Центр отверстия
B Диаметр отверстия
P Глубина отверстия (без вершины сверла)
W Угол при вершине (по умолчанию: 180°)
R Диаметр зенкования
U Глубина зенкования
E Угол зенкования
I Диаметр резьбы
J Глубина резьбы
K Начало резания резьбы (длина сбега)
F Шаг резьбы
V Левая или правая резьба (по умолчанию: 0)
 0: правая резьба
 1: левая резьба
A Угол к оси Z. Наклон отверстия
 Торцевая сторона (диапазон: –90° < A < 90°; по
умолчанию: 0°)
 Обратная сторона (диапазон: 90° < A < 270°; по
умолчанию: 180°)
O Диаметр центрования
