HEIDENHAIN MANUALplus 620, CNC PILOT 640
393
4.29
Др
угие
ф
ункции
G

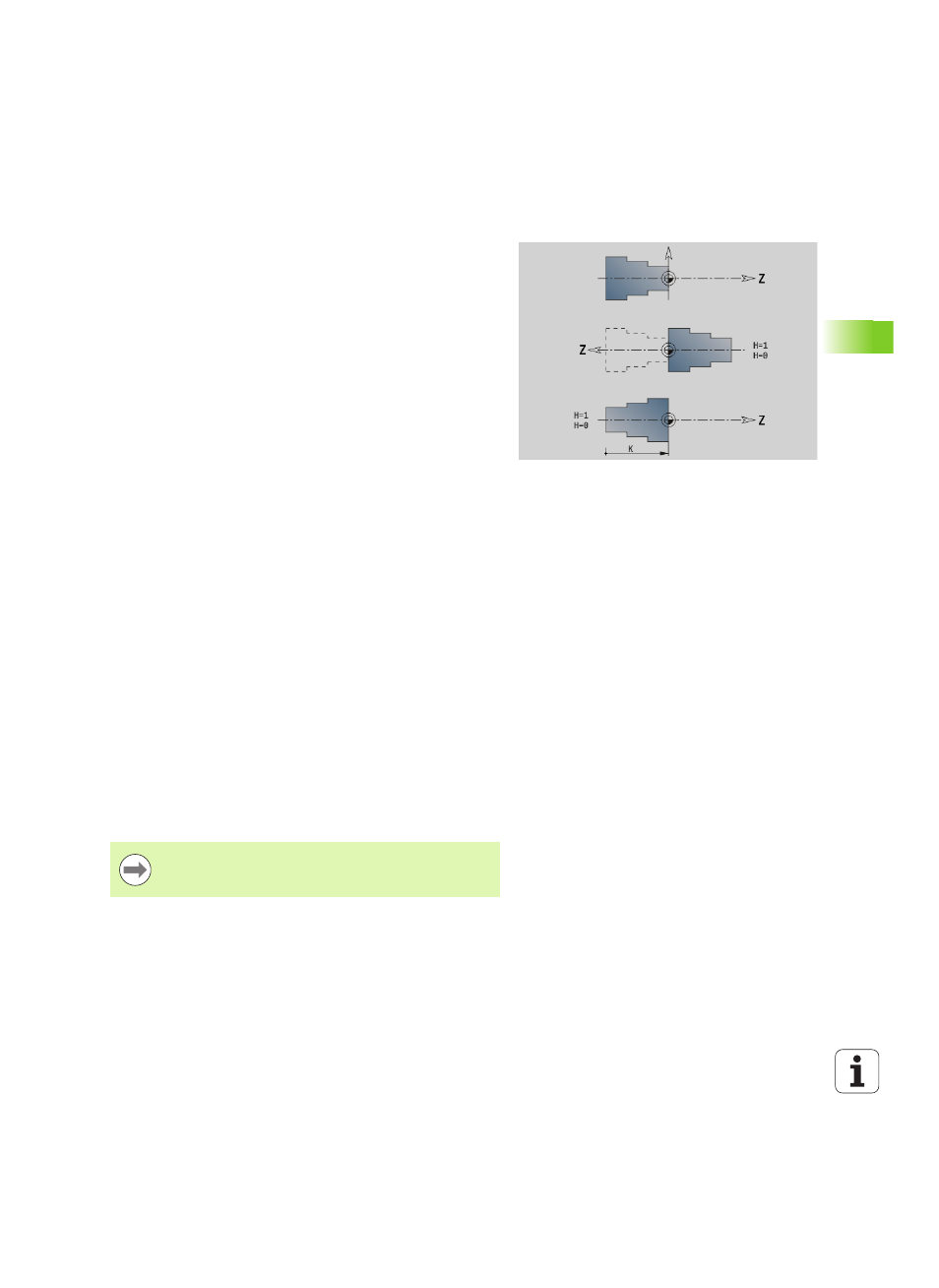

Преобразования контуров G99
С помощью функции G99 можно зеркально отображать контуры,
смещать их и приводить заготовку в желаемое положение
обработки.
Параметр
Q
Функция еще не поддерживается
D
Номер шпинделя
X
Смещение по Х (диаметр)
Z
Смещение по Z
V
Зеркально отобразить систему координат оси Z
Q=0: не отображать зеркально
Q=1: отобразить зеркально
H
Вид преобразования
H=0: контур сместить, зеркально не отображать
H=1: контур сместить, зеркально отобразить и
перевернуть направление описания контура
K
Длина смещения детали: сместить систему координат в
направлении Z
O
Скрывать элементы при преобразованиях
O=0: все контуры будут преобразованы
O=1: вспомогательные контуры преобразовываться
не будут
O=2: контуры торцевых поверхностей
преобразовываться не будут
O=4: контуры боковых поверхностей
преобразовываться не будут
Для комбинации различных настроек вы также можете
суммировать вводимые значения (например, O=3
вспомогательные контуры и контуры торцевых
поверхностей преобразовываться не будут)
Запрограммируйте G99 заново, если заготовка
передается в другой шпиндель или если позиция
смещается в рабочей зоне.
