370 DIN-программирование
4.26
Цик
л
ы
фрез
еров
ания

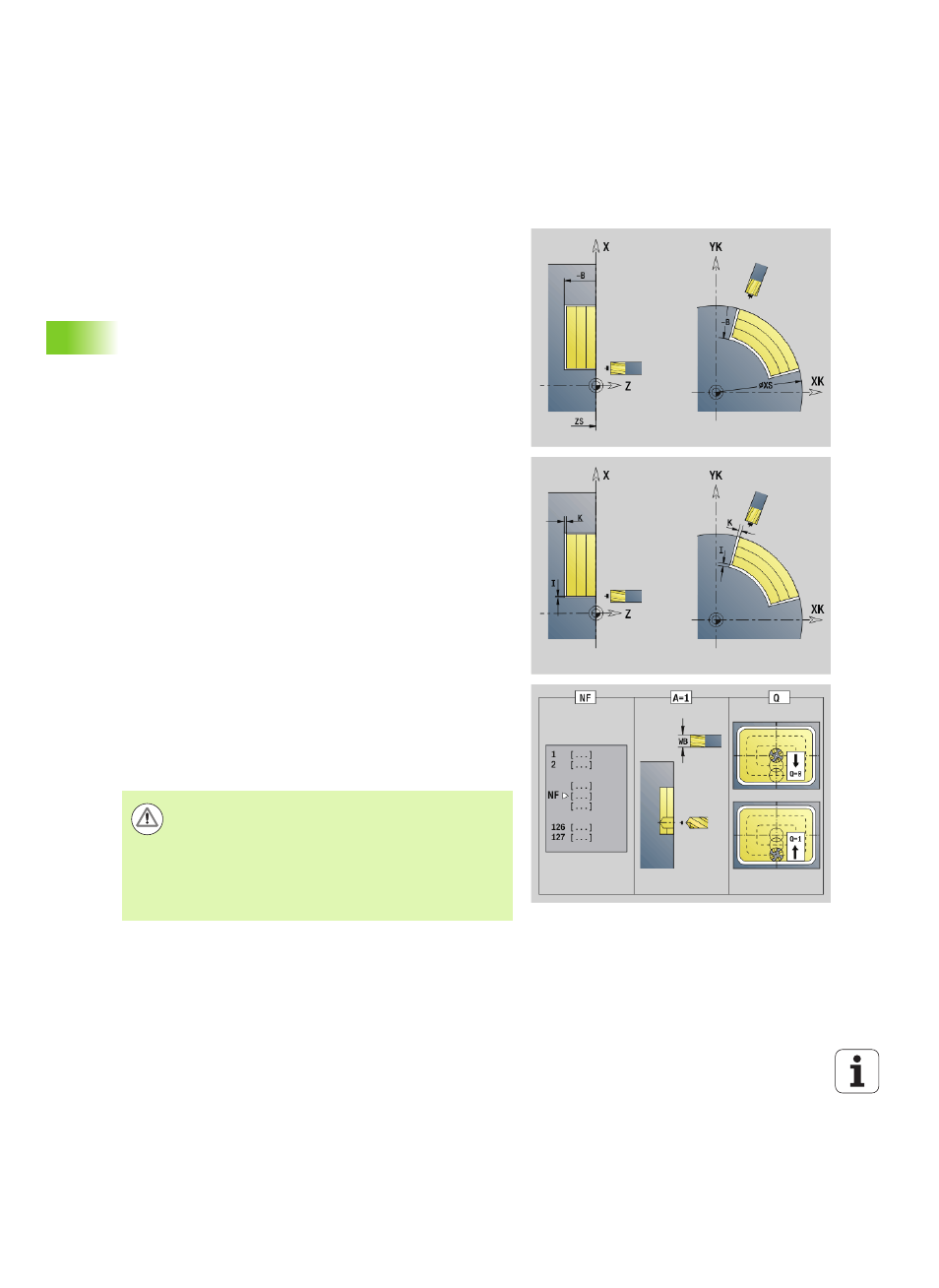

G845 – определение позиции предварительного сверления
„G845 A1 .." определяет позицию предварительного сверления и
сохраняет ее под заданным в „NF“ отсчетном размере. Цикл
учитывает при расчете позиций предварительного сверления
диаметр активного инструмента. Поэтому перед вызовом "G845
A1 .." замените сверло. Программируйте только приведенные в
следующей таблице параметры.
Смотри также:
 G845 – Основы: Стр. 369
 G845 – Фрезерование: Стр. 371
Параметр – определение позиции предварительного
сверления
ID
Контур фрезерования – имя контура фрезерования
NS Номер стартового кадра контура
 Фигуры: номер кадра фигуры
 Свободный замкнутый контур: элемент контура (не
стартовая точка)
B Глубина фрезерования (по умолчанию: глубина из
описания контура)
XS Верхний предел фрезерования боковой поверхности
(заменяет отсчетную плоскость из описания контура)
ZS Верхний предел фрезерования торцовой поверхности
(заменяет отсчетную плоскость из описания контура)
I Припуск в направлении Х (радиус)
K Припуск в направлении Z
Q Направление обработки (по умолчанию: 0)
 0: изнутри наружу
 1: снаружи внутрь
A Процесс "Определение положения предварительного
сверления": А=1
NF Маркер позиции – ссылка, под которой в цикле
сохраняются положение предварительного сверления
[1..127].
WB Длина врезания – диаметр фрезерующего инструмента
 G845 перезаписывает позиции предварительного
сверления, которые пока еще сохранены под
опорным размером "NF".
 Параметр "WB" используется как при определении
позиции предварительного сверления, так и при
фрезеровании. При определении позиции
предварительного сверления "WB" описывает
диаметр фрезерующего инструмента.
