HEIDENHAIN MANUALplus 620, CNC PILOT 640
171
3.2
Юниты
–
Предв
арительное
св
ер
л
ение
,
ос
ь
Y

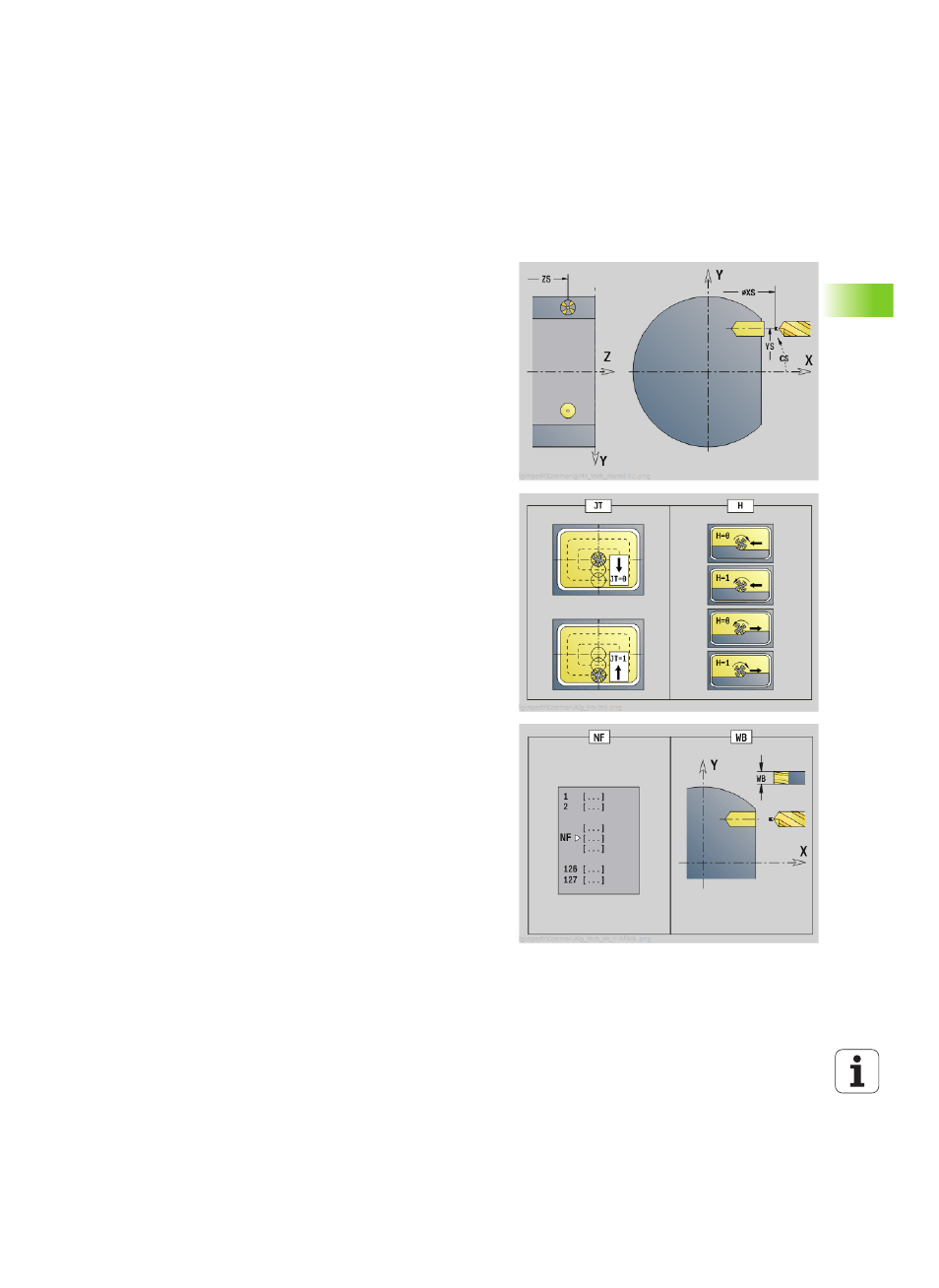

Юнит "Предварительное сверление,
фрезерование кармана ICP, плоскость YZ"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если карман состоит из нескольких отрезков, юнит
создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_MAN_845_Y / Циклы: G845 A1 (см. страницу
Доступ к технологической базе данных:
Тип обработки: сверление
Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
X1
Верхняя грань фрезерования (диаметр)
P2
Глубина контура
Параметры формы Цикл
JT
Направление прогона:
0: изнутри наружу
1: снаружи внутрь
H
Направление прохода фрезерования
0: встречное движение
1: попутное движение
P
Максимальное врезание
I
Припуск в направлении подачи
K
Припуск параллельно контуру
U
Коэффициент перекрытия (по умолчанию: 0,5)
WB
Диаметр фрезы
NF
Маркер позиции
E
Время выдержки в конце отверстия (по умолчанию: 0)
D
Возврат на
0: ускоренном ходу
1: подаче
V
Уменьшение подачи
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отверстия
AB
Длина засверливания/просверливания (расстояние
для сокращения подачи)
RB
Плоскость возврата (диаметр)
Другие формы: см. страницу 58
