HEIDENHAIN MANUALplus 620, CNC PILOT 640 511
6.3
Конт
ур
ы
пл
о
ск
о
сти
YZ

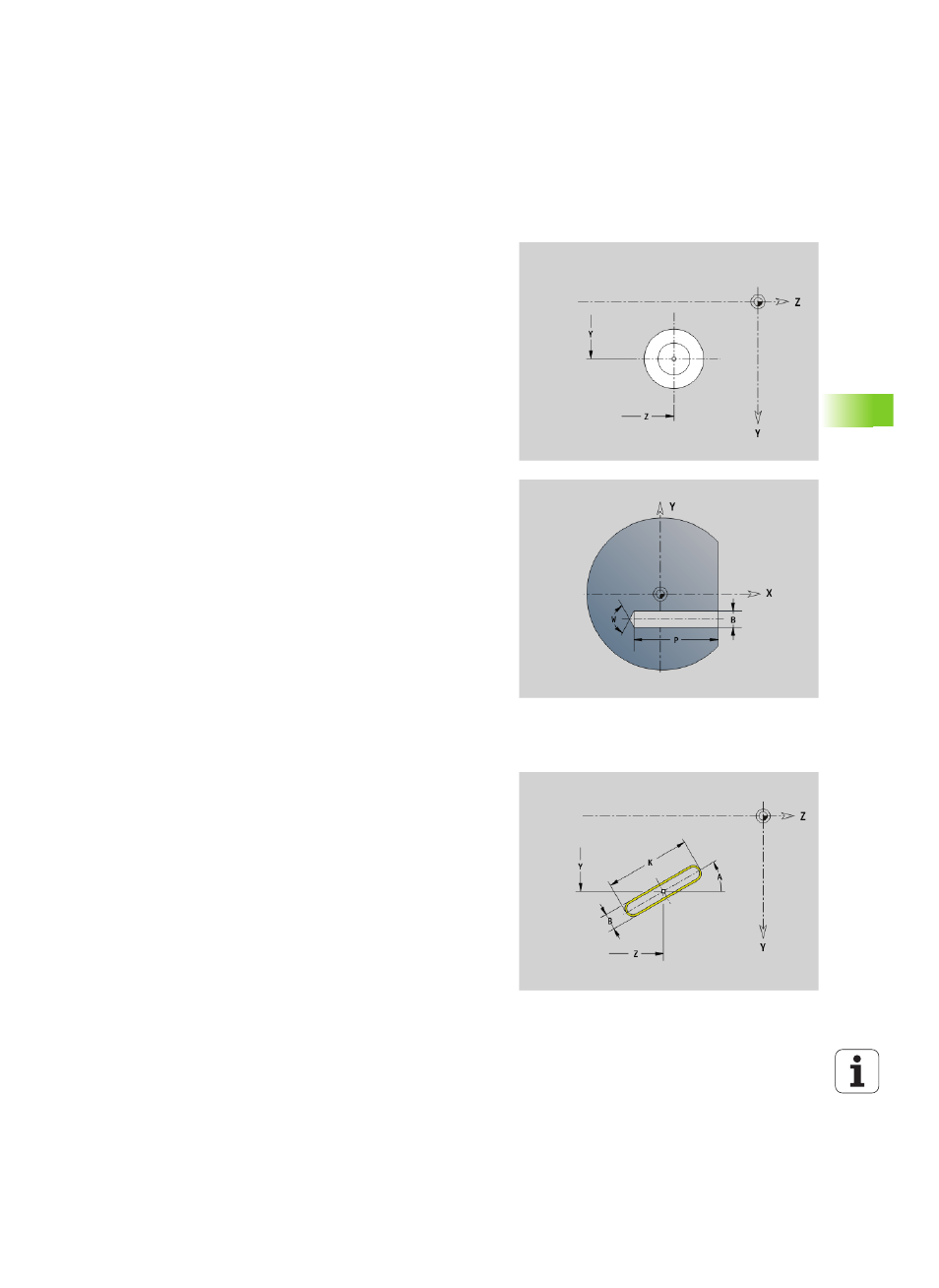

Отверстие в плоскости YZ G380-Geo
G380 задает отдельное отверстие с зенкерованием и резьбой в
плоскости YZ.
Линейная канавка в плоскости YZ G381-Geo
G381 задает линейную канавку в плоскости YZ.
Параметр
Y
Центр отверстия
Z Центр отверстия
B Диаметр отверстия
P Глубина отверстия (без вершины сверла)
W Угол при вершине (по умолчанию: 180°)
R Диаметр зенкования
U Глубина зенкования
E Угол зенкования
I Диаметр резьбы
J Глубина резьбы
K Начало резания резьбы (длина сбега)
F Шаг резьбы
V Левая или правая резьба (по умолчанию: 0)
 0: правая резьба
 1: левая резьба
A Угол к оси X (диапазон: –90° < A < 90°)
O Диаметр центрования
Параметр
Y
Центр канавки
Z Центр канавки
X Диаметр привязки
 нет данных: "Х" из идентификатора раздела
 "X" больше "X" из секционного кода
A Угол положения (привязка: положительная ось X; по
умолчанию: 0°)
K Длина канавки
B Ширина канавки
P Глубина кармана (по умолчанию: "P" из G308)
