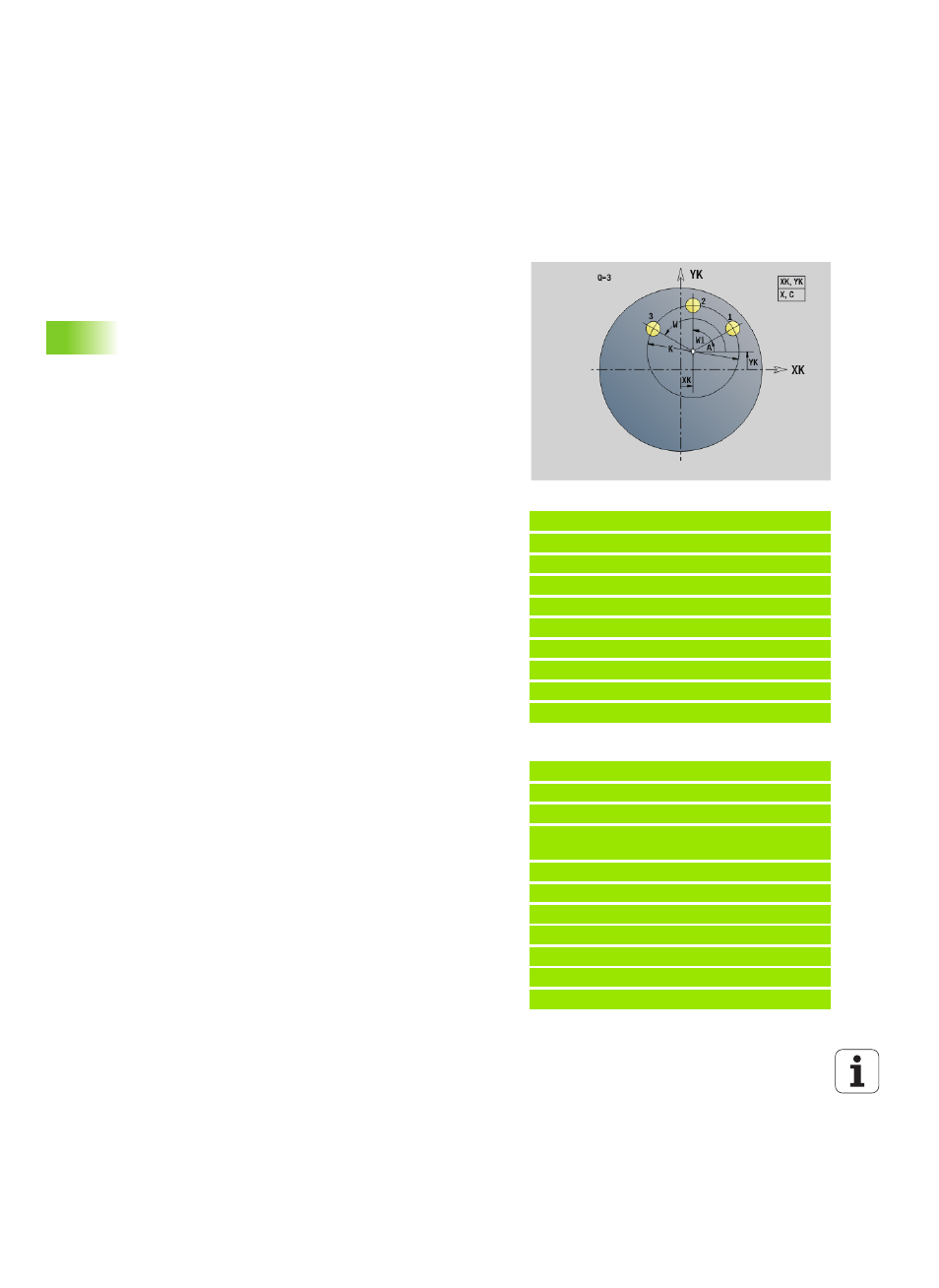

Группа отверстий на окружности на торце
G745
G745 выполняет круговой шаблон для сверления или
фрезерования с равными интервалами на торцевой поверхности.
Если не задана конечная точка ZE , запускается цикл сверления/
фрезерования следующего NC-кадра. По этому принципу
комбинируется описание шаблона с
 циклами сверления (G71, G74, G36)
 циклом фрезерования линейной канавки (G791)
 циклом фрезерования контура с "произвольным контуром"
(G793)
Комбинации параметров для определения центра или позиции
шаблона:
 Центр шаблона:
 X, C
 XK, YK
 позиции шаблона:
 A, W и Q
 A, Wi и Q
Пример: G745
%745.nc
[G745]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 ZS0 ZE-5 P2 F0.15
N7 M15
КОНЕЦ
Пример: Последовательности команд
[ простой шаблон сверления ]
N.. G745 XK.. YK.. ZS.. ZE.. A W... Q..
. . .
[ шаблон сверления со сверлением глубоких
отверстий ]
N.. G745 XK.. YK.. ZS.. A W... Q..
N.. G74 ZE.. P.. I..
. . .
[ шаблон фрезерования с линейной канавкой ]
N.. G745 XK.. YK.. ZS.. ZE.. A W... Q..
N.. G791 K.. A Z..
. . .
Параметр
XK
Центр шаблона в декартовых координатах
YK Центр шаблона в декартовых координатах
ZS Начальная точка обработки сверлением/фрезерованием
ZE Конечная точка обработки сверлением/фрезерованием
X Диаметр (центр шаблона в полярных координатах)
C Угол (центр в полярных координатах)
A Начальный угол (позиция первого отверстия/фигуры)
W Конечный угол (позиция последнего отверстия/фигуры)
Wi Конечный угол (расстояние до следующей позиции)
Q Количество отверстий/фигур (по умолчанию: 1)
V Направление вращения (по умолчанию: 0)
 V=0, без W: деление полной окружности
 V=0, с W: деление на более длинной дуге окружности
 V=0, с Wi: знак перед Wi определяет направление (Wi<0:
по часовой стрелке)
 V=1, с W: по часовой стрелке
 V=1, с Wi: по часовой стрелке (знак перед Wi не имеет
значения)
 V=2: с W: против часовой стрелки
 V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
