7.3 Контрольная графика AAG
Если Вы создаете программу при помощи AAG , в окне
моделирования будут отображены программируемые заготовки и
готовые детали, а также будут смоделированы этапы обработки в
последовательности. Контур заготовки отслеживается при
снятии материала.
Управление контрольной графикой AAG
Если Вы запускаете автоматическое создание программы при
помощи Softkey „AAG”, то система управления автоматически
откроет контрольную графику AAG. В процессе моделирования
будут выводиться диалоговые окна, в которых содержится
информация о обработке и инструменте. После окончания
моделирования обработки Вы можете покинуть окно графики,
нажав Softkey „Назад”. Только после закрытия меню TURN PLUS
путем нажатия Softkey „Назад” будет открыто диалоговое окно
"Сохранить как". В диалоговом поле "Имя файла" будет
отображено имя открытой программы. Если Вы не введете другое
имя файла, открытая программа будет перезаписана. Либо Вы
можете сохранить обработку в другой программе.

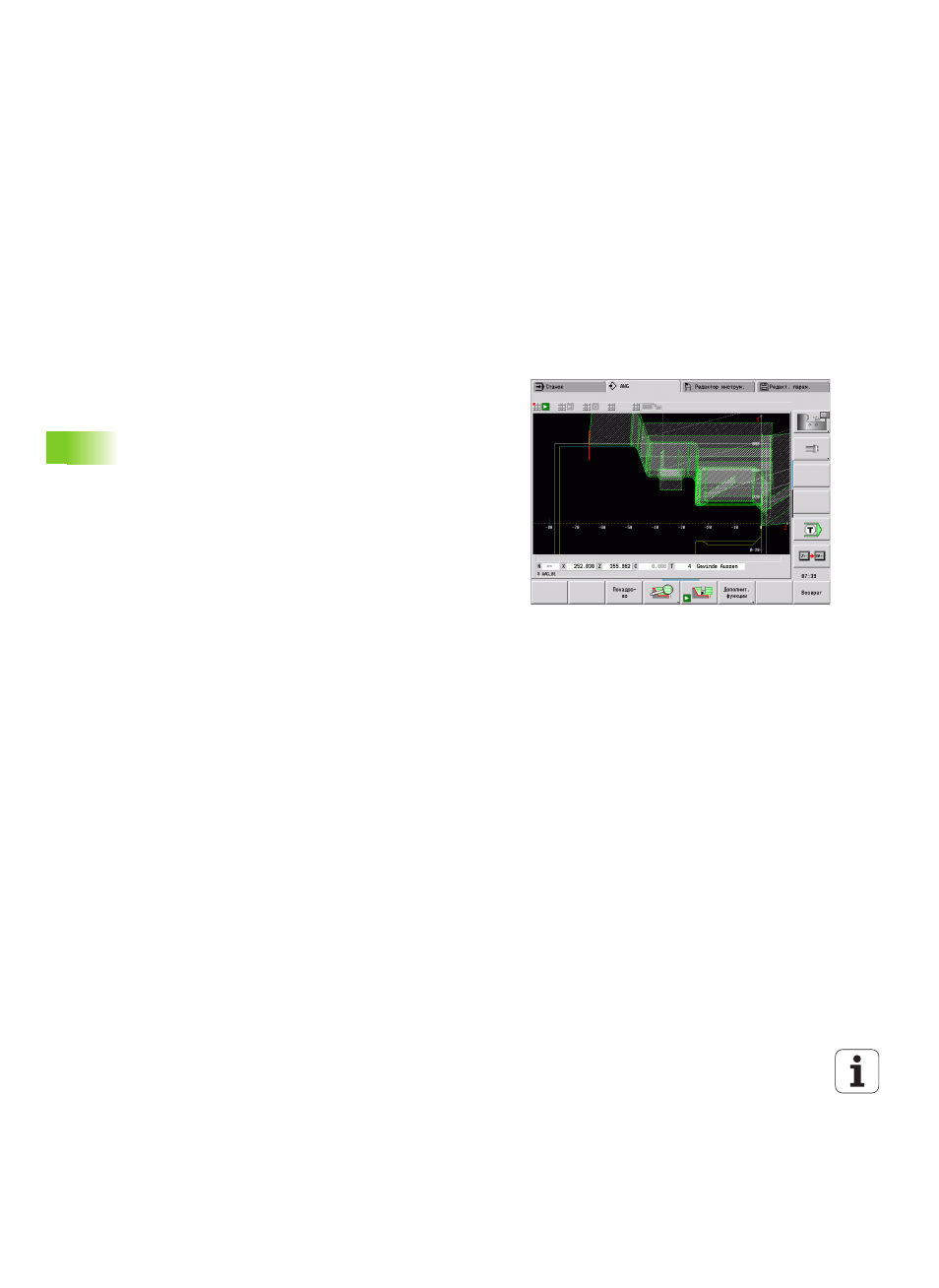

Контрольная графика AAG обозначается при помощи красного
контура в символе Softkey.
Отображение длин хода инструмента и режима
моделирования устанавливается как при обычном
моделировании (см. раздел инструкции "Графическое
моделирование").
